Abb / Siemens Motor Hot Air Industrial Dryer Machine , Rotary Barrel Drying Line
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | YIBU |
| Certificazione: | CE / UL / SGS / EAC / CR – TU |
| Numero di modello: | HYG |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | woodencase |
| Tempi di consegna: | 10 settimane |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 20 insiemi al mese |
|
Informazioni dettagliate |
|||
| Matal material: | SUS316/SUS304/ CARBON STEEL ,ETC | Heat source: | Steam / electrical / natural gas / diesel / etc; |
|---|---|---|---|
| Temp: | 100-500℃ | Power: | Customized |
| Weight: | 3000-20000kg | Motor: | ABB / SIEMENS/ SEW |
| Evidenziare: | rotary drying machine,rotary vacuum dryer |
||
Descrizione di prodotto
Macchine per asciugare l'aria calda con barile rotativo della serie HYG (asciugatrici rotative con barile)
Descrizione dettagliata
1. Funzionamento continuo
2. Minori costi manuali
3Non standard, capacità diversa
4. Installazione e messa in servizio in loco
Di solito la caratteristica più importante del legno, dei pezzi di legno, dell'essiccazione della segatura è la grande capacità.I costi di funzionamento e di fabbricazione di un asciugatore a tamburo rotativo sono molto inferiori a quelli delle normali apparecchiature di asciugatura se la capacità è molto grande..
Principio di funzionamento dell'asciugatrice rotativa a tamburo
Il materiale bagnato viene caricato da una testa dell'asciugatrice, e poi viene mescolato dai baffler che è uniformemente distribuito nel barile.in pieno contatto con l'aria calda di flusso parallelo (o contro)Durante il processo di asciugatura, il materiale è sotto l'effetto di un deflettore angolare e dell'aria calda.si sposta al discaricatore a forma di stella che si trova all'altra parte del driver.
Caratteristiche asciugatrice a tamburo rotativo
1, il livello di motorizzazione del barile è elevato e la capacità di produzione è elevata.
2, la resistenza che il materiale passa attraverso la canna è minore e il consumo di energia è basso.
3, la capacità di applicazione ai diversi caratteri dei materiali è elevata.
4L'operazione è stabile, la commissione di funzionamento è bassa e l'uniformità dell'essiccazione del prodotto è buona.
Prefazione
Il materiale bagnato viene caricato da una testa dell'asciugatrice, e poi viene mescolato dai baffler che è uniformemente distribuito nel barile.in pieno contatto con l'aria calda di flusso parallelo (o contro)Durante il processo di asciugatura, il materiale è sotto l'effetto di un deflettore angolare e dell'aria calda.si sposta verso lo scaricatore a forma di stella che si trova all'altra estremità dell'asciugatrice.
Strutture

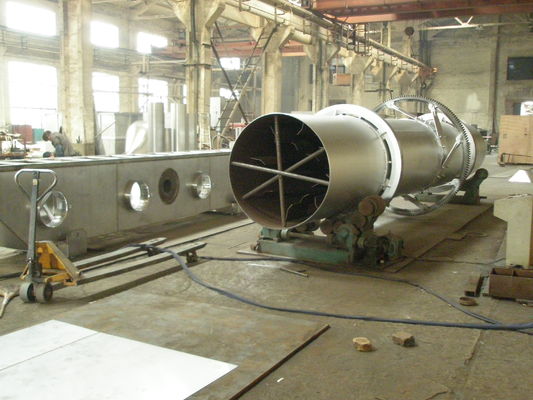

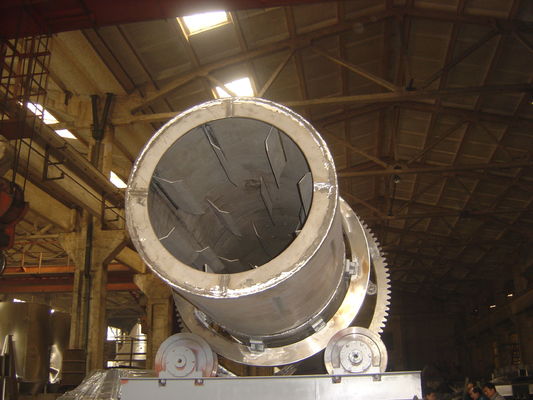

L'asciugatrice rotativa è composta principalmente dal corpo rotante, dalla piastra di sollevamento, dal dispositivo di guida, dal dispositivo di supporto, dall'anello di sigillamento e da altri componenti.Perfetto nella lavorazione, elevato rendimento, basso consumo energetico, comodo da utilizzare.
Caratteristiche
| Modello | Specificità del flusso di riscaldamento diretto in senso orario | Specificità del flusso di riscaldamento diretto in senso orario | Specificità della corrente contraria di calore diretto |
Calore diretto |
Calore complesso | Calore complesso |
| Tipi di materie prime | minerale | vesicante | Fumo di esplosione | solfato di ammonio | fertilizzante al fosforo | carbone |
| Quantità da trattare kg/h | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
| umidità primaria in % | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
| % di umidità finale | 15 | 0.3 | 1 | 0.1 | 0.1 | 0.1 |
| Diametro medio mm | 6.5 | 0.05 | 4.7 | 0.5-1.7 | 0.5 | 5 |
| Densità di massa della materia prima in kg/m2 | 770 | 800 | 1890 | 1100 | 1500 | 750 |
| Quantità di aria calda in kg/h | 39000 | 5400 | 10750 | 9800 | 6500 | 16000 |
| Temperatura dell'aria all'ingresso °C | 600 | 165 | 500 | 180 | 650 | 570 |
| Temperatura della materia prima all'uscita °C | 42 | 100 | 70 | 80 | 75 | |
| Modalità di riscaldamento | gas | riscaldamento elettrico | olio pesante | forno caldo a combustibile | olio pesante | olio pesante |
| Percentuale di efficienza di carico | 6.3 | 7 | 7.5 | 7.8 | 18 | |
| Rp.m. di rivoluzione | 4 | 4 | 3.5 | 3 | 4 | 2 |
| gradiente m/m | 0.04 | 0.005 | 0.03 | 0.05 | 0.05 | 0.043 |
| Quantità di rastrello da mescolare | 12 | 24 | 12 | 22 | cilindro esterno del cilindro interno 8 interno di cilindro 16 |
6 12 |
| Diametro dell'asciugatrice m | 2.0 | 1.5 | 2 | 2.3 | cilindro esterno 2 cilindro interno 0.84 | cilindro esterno 2.4 cilindro interno 0.95 |
| Lunghezza dell'asciugatrice m | 20 | 12 | 17 | 15 | 10 | 16 |
| Potenza motrice Kw | 22 | 7.5 | 15 | 11 | 11 | 15 |
1Il livello di motorizzazione della canna è elevato e la capacità produttiva è elevata;
2La resistenza che il materiale fa passare attraverso la canna è minore e il consumo di energia è basso.
3La capacità di applicazione a caratteri diversi dei materiali è elevata.
4L'operazione è stabile, il costo di funzionamento è basso e l'uniformità dell'essiccazione del prodotto è buona.
5L'asciugatrice rotante è composta principalmente dal corpo rotante, dalla piastra di sollevamento, dal dispositivo di guida, dal dispositivo di supporto, dall'anello di sigillamento e da altri componenti.Perfetto nella lavorazione, elevato rendimento, basso consumo energetico, comodo da utilizzare.
