Essiccatore continuo del piatto di serie della DPC
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | Guojin |
| Certificazione: | ISO |
| Numero di modello: | DPC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | cartone standard dell'esportazione |
| Tempi di consegna: | 20-30DAYS |
| Capacità di alimentazione: | 10 insiemi al mese |
|
Informazioni dettagliate |
|||
| Item Name: | CPD Series Continous Plate Dryer | Model Type: | Hot Air Dryer |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Condition: | New |
| Place of Origin: | Jiangsu, China | Power: | Depand on the model |
| Certificazione: | ISO9001 | Key Selling Points: | Long Service Life |
| Warranty: | 1 year | Material: | Stainless steel |
| Drying Type: | Continous drying | Heating source: | Steam,Natural gas, LPG, Coal, Electricity |
| Drying area: | 3.3-180m2 | Model: | CPD 1200-3000 |
| Outer diameter: | 1865-3768 | ||
| Evidenziare: | essiccatore dell'aria calda,Macchina più asciutta dell'aria calda |
||
Descrizione di prodotto
Asciugatrice di piastre continua della serie CPD
1, asciugatrice di piastre continua / asciugatrice di dischi / asciugatrice di piastre CPD
2, ampiamente applicato in vari settori.
3, Basso consumo energetico
4, facile utilizzo e controllo
Descrizioni del prodotto
La serie CPD di asciugatrice continua di piastre è una sorta di apparecchiature di conduzione ad alta efficienza e di asciugatura continua.basso consumo energetico, meno superficie occupata, configurazione semplice, facile funzionamento e controllo, nonché un buon ambiente operativo, ecc.prodotti farmaceuticiLa produzione di prodotti chimici agricoli, prodotti alimentari, mangimi, lavorazione di prodotti agricoli e sottoprodotti, ecc., è ben accolta da varie industrie.per il calcolo delle emissioni di carbonio, 1500, 2200 e 2500; e tre tipi di costruzioni A (acciaio al carbonio), B (acciaio inossidabile per parti di contatto) e C (sulla base di B per aggiungere acciaio inossidabile per tubi a vapore, albero principale e supporto,e rivestimenti in acciaio inossidabile per il corpo del cilindro e la copertura superiore)Con un'area di asciugatura da 4 a 180 metri quadrati, ora abbiamo centinaia di modelli di prodotti in serie e vari tipi di dispositivi ausiliari disponibili per soddisfare le esigenze di vari prodotti.
Principio di funzionamento del prodotto
Il materiale umido viene alimentato continuamente nel primo strato di asciugatura situato sulla parte superiore dell'asciugatrice.Sarà girato e agitato da rastrelli quando il braccio rastrello ruota e cadere verso il basso al bordo esterno della grande piastra di essiccazione lungo la linea elicoidale esponenzialeIl materiale verrà spostato dal piccolo piatto di asciugatura al suo bordo esterno e cadrà verso il bordo esterno del grande piatto di asciugatura sottostante.Sia piccole che grandi piastre di asciugatura sono disposte alternativamente in modo che i materiali possano passare attraverso l'asciugatrice continuamenteIl mezzo di calore può essere vapore saturo, acqua calda o olio termico.I materiali essiccati cadranno dall'ultimo strato della piastra di asciugatura al fondo dell'asciugatrice e poi spostati da rastrelli all'uscita di scarico. L'umidità del materiale verrà rimossa dall'uscita di scarico sul coperchio superiore.I materiali secchi verranno scaricati dallo strato inferioreLa capacità di asciugatura può essere migliorata se l'asciugatrice è dotata di dispositivi supplementari quali un riscaldatore a pinne, un condensatore per il recupero dei solventi, un depolveratore, un meccanismo di ritorno e miscelazione, un ventilatore a ventole,e ecc.
Caratteristica del prodotto
1. facile controllo, ampia applicazione
(1) Regolare lo spessore dei materiali, la velocità di rotazione dell'albero principale, il numero di bracci, lo stile e le dimensioni delle arate per ottenere il miglior processo di asciugatura.
(2) Ogni strato di piastra di asciugatura può essere alimentato con mezzi caldi o freddi individualmente per riscaldare o raffreddare i materiali e rendere il controllo della temperatura accurato e facile.
(3) Il tempo di permanenza dei materiali può essere regolato con precisione.
(4) Direzione di flusso singola dei materiali senza ritorno di flusso e di miscelazione, asciugatura uniforme e qualità stabile, non è necessaria una nuova miscelazione.
2- Un' operazione semplice e semplice.
(1) L'avvio e l'arresto dell'asciugatrice sono abbastanza semplici
(2) Dopo aver interrotto l'alimentazione dei materiali, essi possono essere facilmente scaricati dall'asciugatrice con le arate.
(3) Una pulizia e un'osservazione attente possono essere effettuate all'interno dell'apparecchiatura attraverso una finestra di visualizzazione su larga scala.
3. Basso consumo energetico
(1) Strato sottile di materiali, bassa velocità dell'albero principale, poca potenza ed energia necessarie per il sistema di trasporto dei materiali.
(2) Asciugato conducendo il calore in modo da avere un elevato rendimento di riscaldamento e un basso consumo energetico.
4. Buono ambiente di funzionamento, solvente può essere recuperato e scarico di polvere soddisfare i requisiti di scarico.
(1) Tipo di pressione normale: poiché la velocità di flusso dell'aria all'interno dell'apparecchiatura è bassa e l'umidità è elevata nella parte superiore e bassa nella parte inferiore, la polvere non può galleggiare sull'apparecchiatura.quindi non c'è quasi polvere di polvere nel gas di scarico scaricato dal porto di scarico umido in cima.
(2) Tipo chiuso: dotato di un dispositivo di recupero del solvente che può recuperare facilmente il solvente organico dal gas portatore umido.e l'azoto possono essere utilizzati come gas portatore umido in circolazione chiusa per quelli soggetti a combustione, esplosione e ossidazione, e materiali velenosi per un funzionamento sicuro.
5- Facile installazione e piccola area occupata.
(1) Poiché l'asciugatrice è in tutto per la consegna, è abbastanza facile da installare e fissare sul posto solo sollevando.
(2) Poiché le piastre di asciugatura sono disposte a strati e installate verticalmente, richiede una piccola superficie occupata, sebbene la superficie di asciugatura sia grande.
Caratteristiche del prodotto della tecnologia
1- Piatto di asciugatura
(1) Pressione di disegno: generale 0,4 MPa, massima 1,6 MPa.
(2) Pressione di lavoro: in generale inferiore a 0,4 MPa e massima di 1,6 MPa.
(3) Medio di riscaldamento: vapore, acqua calda, olio.Quando la temperatura delle piastre di asciugatura è di 100°C, può essere utilizzata acqua calda; quando 100°C~150°C, si tratta di vapore acqueo saturo ≤ 0,4 MPa o di vapore-gas,e quando 150°C~320°C, sarà olio; quando > 32 C verrà riscaldato con elettricità, olio o sale fuso.
2.Sistema di trasmissione del materiale
(1) Rivoluzione dell'albero principale: 1~10 r/min, elettromagnetismo del transduttore.
(2) Braccio di martello: ci sono da 2 a 8 bracci che vengono fissati sull'albero principale su ogni strato.
(3) La lama dell'arroio: circondata dalla lama dell'arroio, galleggia insieme alla superficie della piastra per mantenere il contatto.
(4) Roller: per i prodotti facilmente agglomerati, o con esigenze di macinatura, il processo di trasferimento di calore e di asciugatura può essere
rinforzato posizionando i rulli nel posto appropriato.
3- Conchiglia.
Ci sono tre tipi di opzione: pressione normale, sigillato e vuoto
(1) Pressione normale:Cilindrico o cilindrico a otto lati, esistono strutture intere e dimidiate.può anche essere nel guscio esterno.
(2) Sigillato: guscio cilindrico, può sopportare la pressione interna di 5 kPa, i condotti principali dell'entrata e dell'uscita dei mezzi di riscaldamento possono essere all'interno o all'esterno del guscio.
(3) Vuoto: conchiglia cilindrica, in grado di sopportare la pressione esterna di 0,1 MPa.
4- Riscaldatore d'aria.
Normale per l'applicazione di una grande capacità di evaporazione per aumentare l'efficienza dell'essiccazione.
Applicazione del prodotto
Asciugatura, decomposizione termica, combustione, raffreddamento, reazione e sublimazione:
1. sostanze chimiche organiche
2. prodotti chimici minerali
3Prodotti farmaceutici e alimentari
4. mangimi e fertilizzanti
Parametri tecnici
| Tipo | Diametro ((mm) | Altezza ((mm) | Superficie di secco ((m2) | Potenza ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

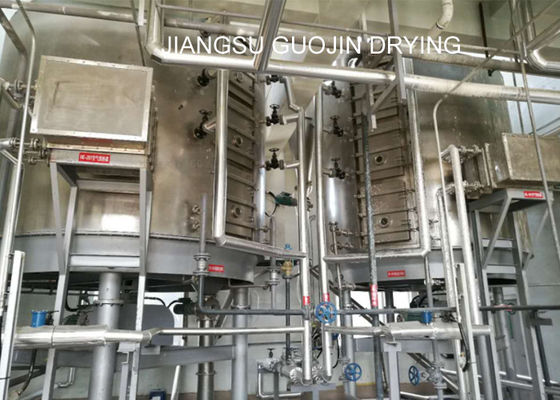

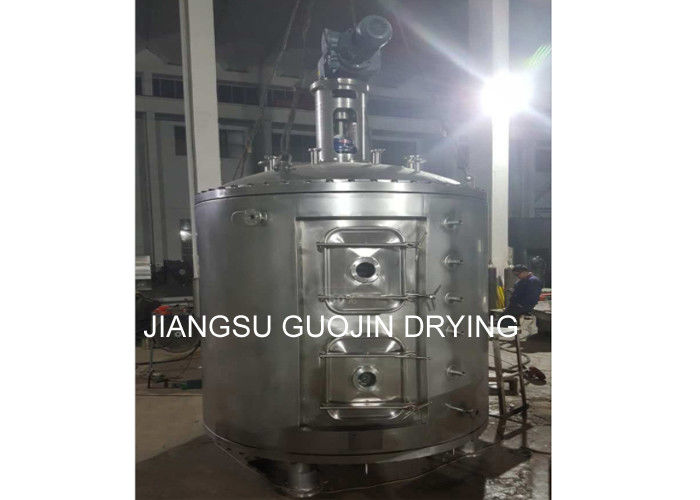

Mostra dei prodotti
