L'area di trasferimento di calore 52M2 cammina per il fango l'essiccatore vuoto della pagaia
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | Guojin |
| Certificazione: | ISO |
| Numero di modello: | CHPD |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | cartone standard dell'esportazione |
| Tempi di consegna: | 20-30DAYS |
| Capacità di alimentazione: | 10 insiemi al mese |
|
Informazioni dettagliate |
|||
| Item Name: | Heat Transfer Area 52M2 Environmental Protection Industry Sludge Hollow Paddle Dryer | Application: | Industry processing |
|---|---|---|---|
| Model type: | Industry Paddle Dryer | Heat transfer area: | 52 M2 |
| Effective volume: | 3.96 M3 | Material: | Stainless steel+carbol steel |
| Heating source: | Electricity / Thermal Oil | Rotating speed: | 5~10 RPM |
| Transmission power: | 30KW | ||
| Evidenziare: | Essiccatore vuoto della pagaia del fango,essiccatore vuoto della pagaia 52M2,essiccatore della pagaia di vuoto 52M2 |
||
Descrizione di prodotto
Area di trasferimento di calore 52M2 Protezione dell'ambiente industria fanghi asciugatrice a padella cava
L'asciugatrice a pagaia è un tipo di asciugatrice agitata a bassa velocità con polpa agitata all'interno dell'apparecchiatura per far entrare i materiali umidi in pieno contatto con il vettore di calore e la superficie calda sotto l'agitazione delle pagaie,in modo da raggiungere lo scopo di asciugaturaLa struttura è generalmente orizzontale, a doppio asse o a quattro assi.Il tipo di aria calda è attraverso il vettore di calore (come l'aria calda) e il materiale da asciugare contatto e asciugatura.
Principio di funzionamento del prodotto
Le lame vuote a forma di cuneo sono disposte densamente sull'albero cavo e il mezzo caldo scorre attraverso l'albero cavo.La temperatura del mezzo caldo varia da - 40 °C a 320 °C, che può essere di tipo vapore o liquido, come acqua calda, olio di trasferimento del calore, ecc. riscaldamento a conduzione indiretta, senza trasportare aria per portare via il calore, il calore viene utilizzato per riscaldare i materiali.La perdita di calore è solo la dissipazione del calore verso l'ambiente attraverso lo strato di isolamentoLa superficie di trasferimento del calore della lama a cuneo ha una funzione di auto-pulizia.che può lavare i materiali attaccati sulla superficie a cuneoIl guscio dell'asciugatrice è di tipo Ω e nel guscio sono disposti da due a quattro pozzi cavi di miscelazione.Il guscio ha un coperchio finale sigillato e un coperchio superiore per evitare la fuga di polvere materiale.
Il mezzo di trasferimento del calore scorre attraverso il rivestimento della conchiglia e l'albero di miscelazione cavo attraverso la giunzione rotante.L'albero di miscelazione cavo ha una struttura interna diversa a seconda del tipo di mezzo caldo, in modo da garantire un migliore effetto di trasferimento di calore.
Caratteristica del prodotto
1Il consumo di calore della lama è basso:
A causa dell'adozione di un metodo di riscaldamento indiretto, non verrà assorbita una grande quantità di energia termica, oltre ad un ulteriore isolamento termico all'esterno del corpo del tamburo di riscaldamento,quindi per i materiali di pasta, consuma solo 1,2 kg di vapore per evaporare 1,0 kg di umidità all'interno della materia prima.
2Il costo dell'asciugatrice è basso:
Per unità di volume effettivo, esiste una vasta area di convezione termica, riducendo così la durata di lavorazione e facilitando anche la riduzione delle dimensioni delle apparecchiature.alla fine la superficie di costruzione e lo spazio sono notevolmente ridotti.
3La gamma di materiali da trattare è ampia:
L'impianto può applicare diversi mezzi di riscaldamento, in modo da poter trattare non solo materiale sensibile al calore, ma anche materiale da trattare a alta temperatura.olio termico, acqua calda, acqua di raffreddamento, ecc. Può funzionare non solo in modo continuo, ma anche in modo intermittente in molti campi di processo.
4L'inquinamento è minore:
Si trasporta o si emette nell'ambiente molto meno polvere e si evapora molto meno solvente, che è facile da elaborare.Per le condizioni di lavorazione, ad esempio quando c'è materiale contaminato o solvente da recuperare, il meccanismo di circolazione a circuito chiuso può essere adottato.
5Il costo dell' operazione è basso:
Adottando un meccanismo di agitazione a bassa velocità e una struttura ragionevole e una minore tolleranza di usura, il costo di manutenzione è anche molto basso.
6Funzionamento regolare:
A causa della speciale funzione di agitazione a compressione-espansione della lama a forma di V, è possibile ottenere un contatto completo tra i granuli del materiale e le superfici transferibili di calore,quindi all'interno delle zone interasseli, la temperatura del materiale, l'umidità e il gradiente di miscelazione sono molto piccoli, il che può garantire la stabilità del processo.
Vantaggio tecnico
1) Alta efficienza termica che può raggiungere il 95%
2) Il mezzo di trasferimento del calore non entra in contatto con il prodotto.
3) Il gas non viene utilizzato per il trasporto del prodotto.
4) Controllo preciso della temperatura
5) Qualità uniforme del prodotto, attraverso la miscelazione e il movimento del prodotto
6) Processo continuo su base una tantum
7) Rapporto tra area di trasferimento di calore elevata e volume di processo - superficie ridotta
8) Facile da usare, richiede minima attenzione
9) Più sicuro dell'essiccazione diretta quando si lavora il materiale combustibile
10) Progettazione semplice e resistente per una facile e bassa manutenzione
11) I due assi a controrotante con dischi unici di mescolanza producono una miscelazione intima, un trasferimento di calore uniforme, un elevato tasso di trasferimento di calore e un effetto di auto-pulizia.Una grande area di trasferimento di calore per il rapporto di volume è ottenuto con l'uso di dischi cavi e un recipiente con giaccaIl risultato è una macchina compatta, con minori esigenze di spazio e costi di installazione.
Applicazione del prodotto
• I materiali provenienti da settori quali l'industria farmaceutica, alimentare, chimica, ecc. possono essere essiccati.
• Adatto per la polpa, la miscela a forma di pasta o la materia prima di alimentazione.
• Materiale di rilevamento della temperatura che richiede l'essiccazione a bassa temperatura.
• materie prime facilmente ossidabili o esplosive e con forti effetti irritanti o tossici.
• richiesta di recupero del solvente organico.
Parametri tecnici
| Modello | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Superficie di trasferimento di calore ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Volume effettivo ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Intervallo di velocità ((rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| Potenza di trasmissione (kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Larghezza del dispositivo ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Larghezza complessiva ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Lunghezza dell'attrezzatura (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Lunghezza totale ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Altezza centrale (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Altezza totale dell'apparecchiatura ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

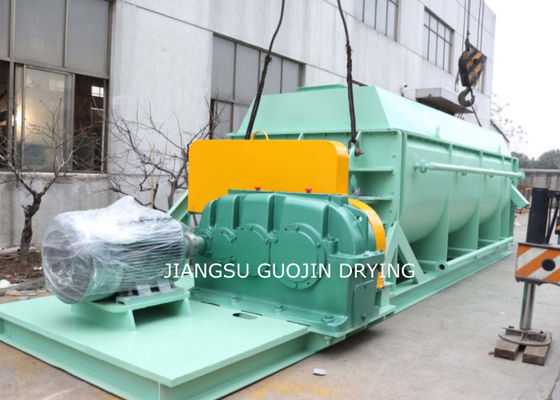

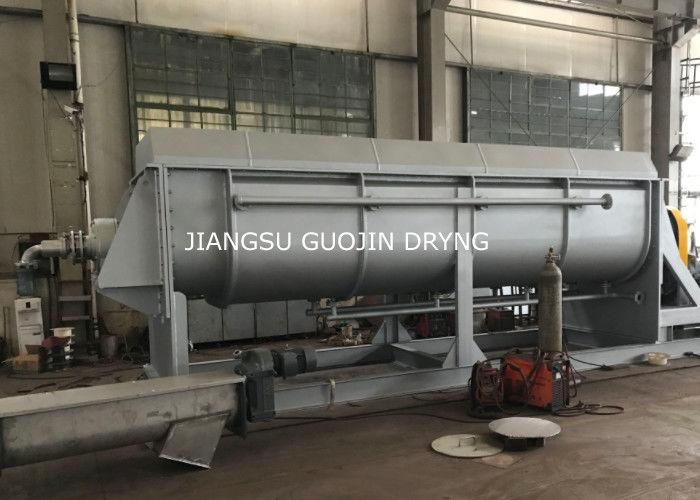

Mostra dei prodotti
