asciugatrice continua del piatto 6.6M2 11.5KW per derrate alimentari
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Guojin |
| Certificazione: | ISO |
| Numero di modello: | CPD-1200/8 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | cartone standard dell'esportazione |
| Tempi di consegna: | 20-30DAYS |
| Capacità di alimentazione: | 10 insiemi al mese |
|
Informazioni dettagliate |
|||
| Item Name: | Foodstuff Continuous Disc Plate Drying Machine | Model Type: | CPD-1200/8 |
|---|---|---|---|
| Layers: | 8 | Application: | Foodstuff Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 3717mm |
| Drying area: | 6.6M2 | Power: | 11.5 |
| Material: | Stainless Steel | Heating source: | Electricity |
| Evidenziare: | asciugatrice del piatto 6.6M2,Asciugatrice del piatto 11.5KW,essiccatore del piatto 6.6M2 |
||
Descrizione di prodotto
Macchine per l'essiccazione a disco continuo di prodotti alimentari
La serie CPD asciugatrice a disco continuo è un'attrezzatura di conduzione ad alta efficienza e di asciugatura continua.,basso consumo energetico, piccola superficie occupata, configurazione semplice, facile funzionamento e controllo nonché buon ambiente operativo, ecc.Può essere ampiamente utilizzato nel processo di asciugatura nei campi della chimica, farmaceutici, agricoli, alimentari, mangimi e altre industrie.
Esistono tre tipi principali: tipo a pressione normale, tipo chiuso e tipo a vuoto; e quattro modelli principali: 1200, 1500, 2200, 2500 e 3000; e tre tipi di gradi di materiale, A (acciaio al carbonio),B (uso di acciaio inossidabile per l'area di contatto del materiale), e C (utilizzare acciaio inossidabile per l'area di contatto del materiale, i tubi di vapore, l'albero principale e i supporti e i rivestimenti per il corpo del cilindro e il coperchio superiore).L'area di asciugatura dell'asciugatrice è da 4 a 180.Abbiamo prodotto centinaia di modelli con dispositivi ausiliari disponibili per soddisfare le esigenze di tutti i clienti.
Principio di funzionamento dell'asciugatrice a disco continuo CPD
Il materiale umido viene alimentato continuamente da un alimentatore sulla piastra superiore dell'asciugatrice.I bracci di trasporto rotanti con aratri trasportano il materiale in forma a spirale sulla superficie riscaldata della piastraIn questo modo il prodotto viene ripetutamente girato e viene spesso a contatto con la superficie di asciugatura.dove cade sul bordo sulla piastra grande direttamente sottoSu questa piastra il materiale viene spostato verso l'interno verso l'apertura centrale attraverso la quale il materiale cade sulla piastra piccola successiva.il materiale viene trasportato continuamente attraverso l'asciugatriceIl materiale secco cade dall'ultima piastra sulla superficie inferiore della camera di asciugatura da cui viene trasportato con aratri al condotto di scarico.L'umidità viene evaporata dal materiale durante il trasporto attraverso l'asciugatriceAllo stesso tempo, l'aria calda dopo essere stata filtrata e riscaldata viene soffiata nella camera di asciugatura.La temperatura dell'aria calda è simile alla temperatura delle piastre e la sua funzione principale è quella di trasmettere l'umidità dal materialeIl gas umido viene scaricato nell'aria dopo essere stato filtrato.
Caratteristica dell'asciugatrice a disco continuo CPD
1. facile controllo, ampia applicazione
2- Un' operazione semplice e semplice.
3. Basso consumo energetico
4. Buono ambiente di funzionamento, solvente può essere recuperato e scarico di polvere soddisfare i requisiti di scarico.
5- Facile installazione e piccola area occupata.
Caratteristiche della tecnologia della asciugatrice a disco continuo CPD
1- Piatto di asciugatura
(1) Pressione di disegno: generale 0,4 MPa, massima 1,6 MPa.
(2) Pressione di lavoro: in generale inferiore a 0,4 MPa e massima di 1,6 MPa.
(3) Medio di riscaldamento: vapore, acqua calda, olio.Quando la temperatura delle piastre di asciugatura è di 100°C, può essere utilizzata acqua calda; quando 100°C~150°C, si tratta di vapore acqueo saturo ≤ 0,4 MPa o di vapore-gas,e quando 150°C~320°C, sarà olio; quando > 32 C verrà riscaldato con elettricità, olio o sale fuso.
2.Sistema di trasmissione del materiale
(1) Rivoluzione dell'albero principale: 1~10 r/min, elettromagnetismo del transduttore.
(2) Braccio di martello: ci sono da 2 a 8 bracci che vengono fissati sull'albero principale su ogni strato.
(3) La lama dell'arroio: circondata dalla lama dell'arroio, galleggia insieme alla superficie della piastra per mantenere il contatto.
(4) Roller: per i prodotti facilmente agglomerati, o con esigenze di macinatura, il processo di trasferimento di calore e di asciugatura può essere
rinforzato posizionando i rulli nel posto appropriato.
3- Conchiglia.
Ci sono tre tipi di opzione: pressione normale, sigillato e vuoto
(1) Pressione normale:Cilindrico o cilindrico a otto lati, esistono strutture intere e dimidiate.può anche essere nel guscio esterno.
(2) Sigillato: guscio cilindrico, può sopportare la pressione interna di 5 kPa, i condotti principali dell'entrata e dell'uscita dei mezzi di riscaldamento possono essere all'interno o all'esterno del guscio.
(3) Vuoto: conchiglia cilindrica, in grado di sopportare la pressione esterna di 0,1 MPa.
4- Riscaldatore d'aria.
Normale per l'applicazione di una grande capacità di evaporazione per aumentare l'efficienza dell'essiccazione.
Applicazione di asciugatrici a disco continuo CPD
Asciugatura, decomposizione termica, combustione, raffreddamento, reazione e sublimazione:
1. sostanze chimiche organiche
2. prodotti chimici minerali
3Prodotti farmaceutici e alimentari
4. mangimi e fertilizzanti
Parametri tecnici dell'asciugatrice a disco continuo CPD
| Tipo | Diametro ((mm) | Altezza ((mm) | Superficie di secco ((m2) | Potenza ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

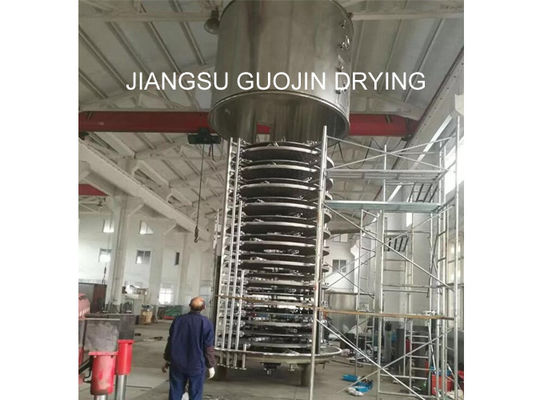

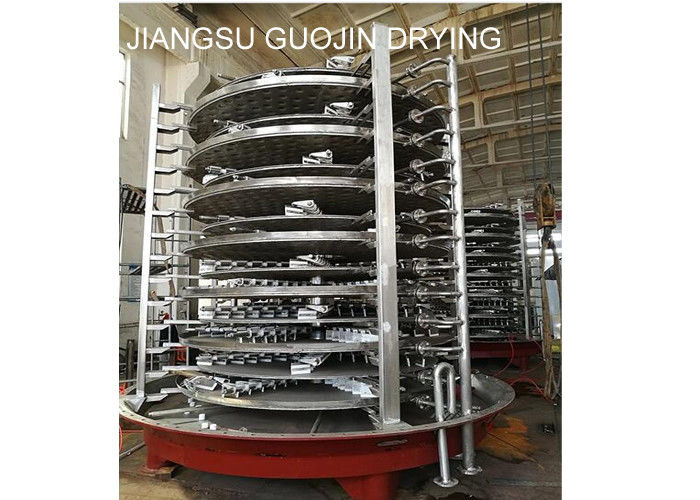

CPD Continuous Disc Plate Dryer Show
