Essiccatore 8.2M2 del disco di strato 1200mm 1000mm dell'industria farmaceutica 10
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Guojin |
| Certificazione: | ISO |
| Numero di modello: | CPD-1200/10 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | cartone standard dell'esportazione |
| Tempi di consegna: | 20-30DAYS |
| Capacità di alimentazione: | 10 insiemi al mese |
|
Informazioni dettagliate |
|||
| Item Name: | 10 Layers 1200mm Disc diameter Pharmaceutical Continuous Disc Plate Dryer | Model Type: | CPD-1200/10 |
|---|---|---|---|
| Layers: | 10 | Application: | Pharmaceutical Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 4137mm |
| Drying area: | 8.2M2 | Power: | 1.5 |
| Material: | Stainless steel or carbon steel | Heating source: | Electricity or Steam |
| Evidenziare: | essiccatore del disco di 1000mm,essiccatore del disco di 1200mm,Essiccatore 8.2M2 del piatto |
||
Descrizione di prodotto
10 strati 1200 mm di diametro di disco asciugatore di piastre a disco continuo farmaceutico
La serie CPD asciugatrice a disco continuo è un'attrezzatura di conduzione ad alta efficienza e di asciugatura continua.,basso consumo energetico, piccola superficie occupata, configurazione semplice, facile funzionamento e controllo nonché buon ambiente operativo, ecc.Può essere ampiamente utilizzato nel processo di asciugatura nei campi della chimica, farmaceutici, agricoli, alimentari, mangimi e altre industrie.
Esistono tre tipi principali: tipo a pressione normale, tipo chiuso e tipo a vuoto; e quattro modelli principali: 1200, 1500, 2200, 2500 e 3000; e tre tipi di gradi di materiale, A (acciaio al carbonio),B (uso di acciaio inossidabile per l'area di contatto del materiale), e C (utilizzare acciaio inossidabile per l'area di contatto del materiale, i tubi di vapore, l'albero principale e i supporti e i rivestimenti per il corpo del cilindro e il coperchio superiore).L'area di asciugatura dell'asciugatrice è da 4 a 180.Abbiamo prodotto centinaia di modelli con dispositivi ausiliari disponibili per soddisfare le esigenze di tutti i clienti.
Principio di funzionamento dell'asciugatrice a disco continuo CPD
Il materiale umido viene alimentato continuamente da un alimentatore sulla piastra superiore dell'asciugatrice.I bracci di trasporto rotanti con aratri trasportano il materiale in forma a spirale sulla superficie riscaldata della piastraIn questo modo il prodotto viene ripetutamente girato e viene spesso a contatto con la superficie di asciugatura.dove cade sul bordo sulla piastra grande direttamente sottoSu questa piastra il materiale viene spostato verso l'interno verso l'apertura centrale attraverso la quale il materiale cade sulla piastra piccola successiva.il materiale viene trasportato continuamente attraverso l'asciugatriceIl materiale secco cade dall'ultima piastra sulla superficie inferiore della camera di asciugatura da cui viene trasportato con aratri al condotto di scarico.L'umidità viene evaporata dal materiale durante il trasporto attraverso l'asciugatriceAllo stesso tempo, l'aria calda dopo essere stata filtrata e riscaldata viene soffiata nella camera di asciugatura.La temperatura dell'aria calda è simile alla temperatura delle piastre e la sua funzione principale è quella di trasmettere l'umidità dal materialeIl gas umido viene scaricato nell'aria dopo essere stato filtrato.
Caratteristica dell'asciugatrice a disco continuo CPD
(1) facile controllo, ampia applicazione
1- regolare lo spessore dei materiali, la velocità di rotazione dell'albero principale, il numero di bracci di arroio, lo stile e le dimensioni di arroio per ottenere il miglior processo di asciugatura.
2Ogni strato di piastra di asciugatura può essere alimentato con mezzi caldi o freddi individualmente per riscaldare o raffreddare i materiali e rendere il controllo della temperatura accurato e facile.
3Il tempo di permanenza dei materiali può essere regolato con precisione.
4. direzione di flusso singola dei materiali senza ritorno di flusso e miscelazione, asciugatura uniforme e qualità stabile, non è necessario ri-miscelazione.
(2) Facile e semplice utilizzo
1L' inizio e l' arresto dell' asciugatrice sono abbastanza semplici.
2Dopo che l'alimentazione del materiale è stata interrotta, possono essere facilmente scaricati dall'asciugatrice con le arate.
3La pulizia e l'osservazione attente possono essere effettuate all'interno dell'apparecchiatura attraverso una finestra di visualizzazione su larga scala.
(3) Basso consumo energetico
1- strato sottile di materiali, bassa velocità dell'albero principale, poca potenza ed energia necessarie per il sistema di trasporto dei materiali.
2. asciuga conducendo il calore in modo da avere un'elevata efficienza di riscaldamento e un basso consumo di energia.
(4)Buono ambiente di funzionamento, il solvente può essere recuperato e lo scarico di polvere soddisfa i requisiti di scarico.
1. tipo di pressione normale: poiché la velocità di flusso dell'aria all'interno dell'apparecchiatura è bassa e l'umidità è elevata nella parte superiore e bassa nella parte inferiore, la polvere di polvere non poteva galleggiare sull'apparecchiatura,quindi non c'è quasi polvere di polvere nel gas di scarico scaricato dal porto di scarico umido in cima.
2. tipo chiuso: dotato di un dispositivo di recupero dei solventi in grado di recuperare facilmente i solventi organici dal gas portatore umido.e l'azoto possono essere utilizzati come gas portatore umido in circolazione chiusa per quelli soggetti a combustione, esplosione e ossidazione, e materiali velenosi per un funzionamento sicuro.
3. Tipo a vuoto: se l'asciugatrice di piastre funziona in vuoto, è particolarmente adatta per l'essiccazione di materiali sensibili al calore.
(5) Facile installazione e piccola superficie occupata.
1Poiché l'asciugatrice è in tutto per la consegna, è abbastanza facile da installare e fissare sul posto solo sollevando.
2Dato che le piastre di asciugatura sono disposte a strati e installate verticalmente, occorre una piccola superficie occupata sebbene la superficie di asciugatura sia grande.
Caratteristiche della tecnologia della asciugatrice a disco continuo CPD
1- Piatto di asciugatura
(1) Pressione di disegno: generale 0,4 MPa, massima 1,6 MPa.
(2) Pressione di lavoro: in generale inferiore a 0,4 MPa e massima di 1,6 MPa.
(3) Medio di riscaldamento: vapore, acqua calda, olio.Quando la temperatura delle piastre di asciugatura è di 100°C, può essere utilizzata acqua calda; quando 100°C~150°C, si tratta di vapore acqueo saturo ≤ 0,4 MPa o di vapore-gas,e quando 150°C~320°C, sarà olio; quando > 32 C verrà riscaldato con elettricità, olio o sale fuso.
2.Sistema di trasmissione del materiale
(1) Rivoluzione dell'albero principale: 1~10 r/min, elettromagnetismo del transduttore.
(2) Braccio di martello: ci sono da 2 a 8 bracci che vengono fissati sull'albero principale su ogni strato.
(3) La lama dell'arroio: circondata dalla lama dell'arroio, galleggia insieme alla superficie della piastra per mantenere il contatto.
(4) Roller: per i prodotti facilmente agglomerati, o con esigenze di macinatura, il processo di trasferimento di calore e di asciugatura può essere
rinforzato posizionando i rulli nel posto appropriato.
3- Conchiglia.
Ci sono tre tipi di opzione: pressione normale, sigillato e vuoto
(1) Pressione normale:Cilindrico o cilindrico a otto lati, esistono strutture intere e dimidiate.può anche essere nel guscio esterno.
(2) Sigillato: guscio cilindrico, può sopportare la pressione interna di 5 kPa, i condotti principali dell'entrata e dell'uscita dei mezzi di riscaldamento possono essere all'interno o all'esterno del guscio.
(3) Vuoto: conchiglia cilindrica, in grado di sopportare la pressione esterna di 0,1 MPa.
4- Riscaldatore d'aria.
Normale per l'applicazione di una grande capacità di evaporazione per aumentare l'efficienza dell'essiccazione.
Applicazione di asciugatrici a disco continuo CPD
Asciugatura, decomposizione termica, combustione, raffreddamento, reazione e sublimazione:
1. sostanze chimiche organiche
2. prodotti chimici minerali
3Prodotti farmaceutici e alimentari
4. mangimi e fertilizzanti
Parametri tecnici dell'asciugatrice a disco continuo CPD
| Tipo | Diametro ((mm) | Altezza ((mm) | Superficie di secco ((m2) | Potenza ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

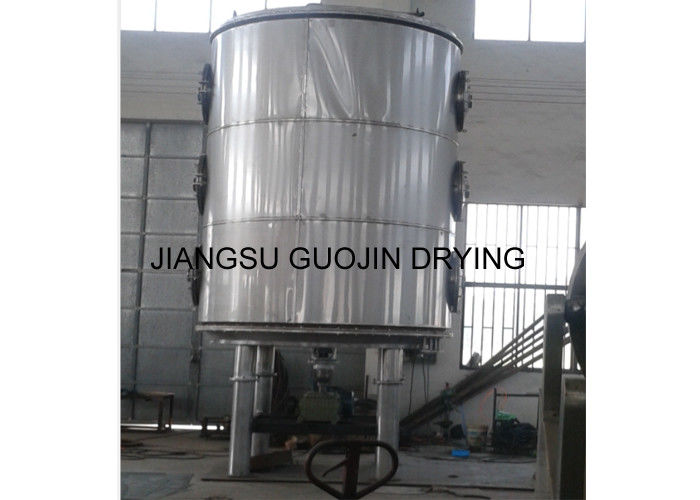

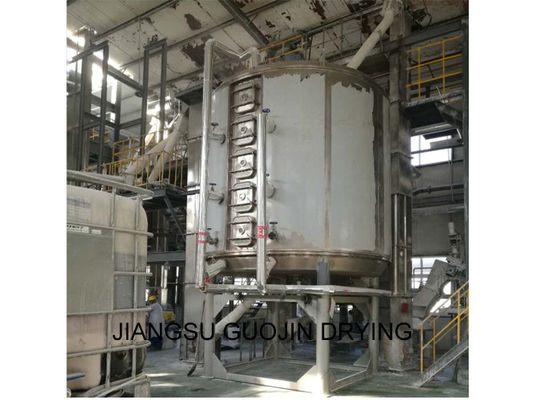

CPD Continuous Disc Plate Dryer Show
