Il carbonio attivato ha attivato l'essiccatore continuo 49.3M2 del disco del carbone
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Guojin |
| Certificazione: | ISO |
| Numero di modello: | CPD-2200/16 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | cartone standard dell'esportazione |
| Tempi di consegna: | 20-30DAYS |
| Capacità di alimentazione: | 10 insiemi al mese |
|
Informazioni dettagliate |
|||
| Item Name: | Continuous Disc Plate Dryer For Activated Carbon/Activated Charcoal | Model Type: | CPD-2200/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 5881mm |
| Drying area: | 49.3M2 | Power: | 5.5 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| Evidenziare: | Essiccatore del disco del carbone attivo,Essiccatore del disco del carbonio attivato,essiccatore del piatto 49.3M2 |
||
Descrizione di prodotto
Asciugatrice di piastre a disco continua per carbone attivo/carbone attivo
Sulla base dell'asciugatrice a agitazione intermittente, l'asciugatrice a disco è un tipo di disco circolare a riscaldamento cavo fisso a più strati sviluppato mediante un miglioramento continuo,che si sviluppa attraverso il miglioramento continuoIl processo di asciugatura consiste nel far passare il vettore di calore in ogni strato di disco cavo.e la parte bagnata del materiale laminato viene evaporata sotto la temperatura di esercizio sotto l'azione della rotazione del rastrello e del rastrello, e il vapore viene scaricato con il gas di scarico dell'apparecchiatura, in modo che i prodotti finiti secchi qualificati vengano ottenuti continuamente sul fondo dell'apparecchiatura.
- Sì.
Principio di funzionamento dell'asciugatrice a disco continuo CPD
Il materiale umido viene alimentato continuamente nel primo strato di asciugatura situato sulla parte superiore dell'asciugatrice.Sarà girato e agitato da rastrelli quando il braccio rastrello ruota e cadere verso il basso al bordo esterno della grande piastra di essiccazione lungo la linea elicoidale esponenzialeIl materiale verrà spostato dal piccolo piatto di asciugatura al suo bordo esterno e cadrà verso il bordo esterno del grande piatto di asciugatura sottostante.Sia piccole che grandi piastre di asciugatura sono disposte alternativamente in modo che i materiali possano passare attraverso l'asciugatrice continuamenteIl mezzo di calore può essere vapore saturo, acqua calda o olio termico.I materiali essiccati cadranno dall'ultimo strato della piastra di asciugatura al fondo dell'asciugatrice e poi spostati da rastrelli all'uscita di scarico. L'umidità del materiale verrà rimossa dall'uscita di scarico sul coperchio superiore.I materiali secchi verranno scaricati dallo strato inferioreLa capacità di asciugatura può essere migliorata se l'asciugatrice è dotata di dispositivi supplementari quali un riscaldatore a pinne, un condensatore per il recupero dei solventi, un depolveratore, un meccanismo di ritorno e miscelazione, un ventilatore a ventole,e ecc.
Caratteristica dell'asciugatrice a disco continuo CPD
(1) facile controllo, ampia applicazione
1- regolare lo spessore dei materiali, la velocità di rotazione dell'albero principale, il numero di bracci di arroio, lo stile e le dimensioni di arroio per ottenere il miglior processo di asciugatura.
2Ogni strato di piastra di asciugatura può essere alimentato con mezzi caldi o freddi individualmente per riscaldare o raffreddare i materiali e rendere il controllo della temperatura accurato e facile.
3Il tempo di permanenza dei materiali può essere regolato con precisione.
4. direzione di flusso singola dei materiali senza ritorno di flusso e miscelazione, asciugatura uniforme e qualità stabile, non è necessario ri-miscelazione.
(2) Facile e semplice utilizzo
1L' inizio e l' arresto dell' asciugatrice sono abbastanza semplici.
2Dopo che l'alimentazione del materiale è stata interrotta, possono essere facilmente scaricati dall'asciugatrice con le arate.
3La pulizia e l'osservazione attente possono essere effettuate all'interno dell'apparecchiatura attraverso una finestra di visualizzazione su larga scala.
(3) Basso consumo energetico
1- strato sottile di materiali, bassa velocità dell'albero principale, poca potenza ed energia necessarie per il sistema di trasporto dei materiali.
2. asciuga conducendo il calore in modo da avere un'elevata efficienza di riscaldamento e un basso consumo di energia.
(4)Buono ambiente di funzionamento, il solvente può essere recuperato e lo scarico di polvere soddisfa i requisiti di scarico.
1. tipo di pressione normale: poiché la velocità di flusso dell'aria all'interno dell'apparecchiatura è bassa e l'umidità è elevata nella parte superiore e bassa nella parte inferiore, la polvere di polvere non poteva galleggiare sull'apparecchiatura,quindi non c'è quasi polvere di polvere nel gas di scarico scaricato dal porto di scarico umido in cima.
2. tipo chiuso: dotato di un dispositivo di recupero dei solventi in grado di recuperare facilmente i solventi organici dal gas portatore umido.e l'azoto possono essere utilizzati come gas portatore umido in circolazione chiusa per quelli soggetti a combustione, esplosione e ossidazione, e materiali velenosi per un funzionamento sicuro.
3. Tipo a vuoto: se l'asciugatrice di piastre funziona in vuoto, è particolarmente adatta per l'essiccazione di materiali sensibili al calore.
(5) Facile installazione e piccola superficie occupata.
1Poiché l'asciugatrice è in tutto per la consegna, è abbastanza facile da installare e fissare sul posto solo sollevando.
2Dato che le piastre di asciugatura sono disposte a strati e installate verticalmente, occorre una piccola superficie occupata sebbene la superficie di asciugatura sia grande.
Parametri tecnici dell'asciugatrice a disco continuo CPD
1- Vassoio per asciugare.
- Pressione di progettazione: generalmente 0,4 MPa, e la pressione massima è di 1,6 MPa.
- Pressione massima di lavoro: generalmente ≤ 0,4 MPa e pressione massima 1,6 MPa.
- Fonte di calore: vapore, acqua calda o olio termico: utilizzare acqua calda come fonte di calore quando la temperatura delle piastre di asciugatura è di 100°C; utilizzare vapore acqueo saturo ≤ 0.4Mpa o gas vapore quando la temperatura delle piastre di asciugatura è di 100°C-150°C■ utilizzare olio termico quando la temperatura delle piastre di asciugatura è di 150°C~320°C;
2Sistema di trasmissione del materiale
- Rivoluzione dell'albero principale: 1~10 giri/min, elettromagnetismo o tempistica del trasduttore.
- braccio di rastrello: 2-8 bracci di rastrello saranno fissati sull'albero principale su ogni strato.
- lame di rastrellamento: le lame di rastrellamento sono fissate ai bracci del rastrellatore e galleggiano con la superficie della piastra.
- Rulli: per il materiale che è facile da agglomerare o che deve essere macinato, i rulli devono essere posizionati nel posto appropriato per rafforzare il processo di trasferimento e di asciugatura del calore.
3Tre tipi di corpo dell'asciugatrice: normale, sigillato e sotto vuoto
- pressione normale: il corpo dell'asciugatrice è cilindrico o ottagonale e la struttura può essere integrata o separata.
- sigillato: il corpo dell'asciugatrice è cilindrico e può sopportare una pressione interna di 5 KPa.
- vuoto: il corpo dell'asciugatrice è cilindrico e la pressione di progettazione è di 0,1 MPa.
4. riscaldatore d'aria
Il riscaldatore d'aria è di solito utilizzato per soddisfare i requisiti di maggiore capacità di evaporazione al fine di aumentare l'efficienza di essiccazione.
Parametri tecnici dell'asciugatrice a disco continuo CPD
| Tipo | Diametro ((mm) | Altezza ((mm) | Superficie di secco ((m2) | Potenza ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

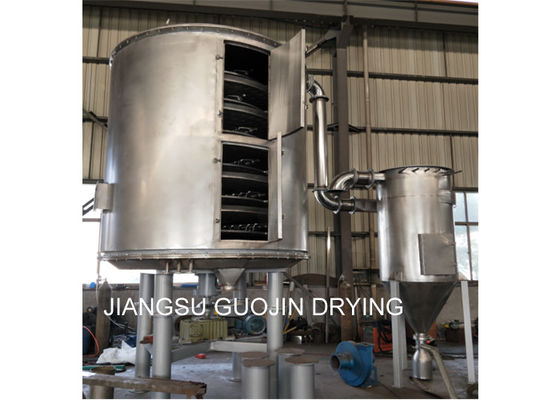

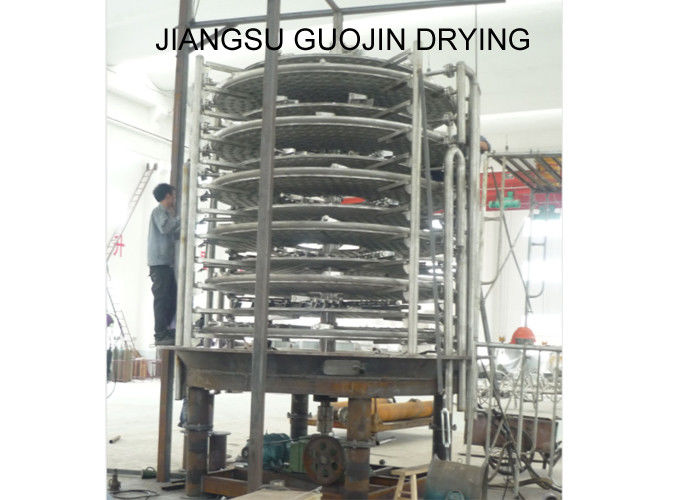

CPD Continuous Disc Plate Dryer Show
