Cammini per il fango l'essiccamento dell'essiccatore continuo del disco di 2200mm 2000mm con 24 strati
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Guojin |
| Certificazione: | ISO |
| Numero di modello: | CPD-2200/24 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | cartone standard dell'esportazione |
| Tempi di consegna: | 20-30DAYS |
| Capacità di alimentazione: | 10 insiemi al mese |
|
Informazioni dettagliate |
|||
| Item Name: | Continual Plate Sludge Drying Continuous Disc Dryer | Model Type: | CPD-2200/24 |
|---|---|---|---|
| Layers: | 24 | Application: | Industry processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 7561mm |
| Drying area: | 73.9M2 | Power: | 11 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| Evidenziare: | Cammini per il fango l'essiccamento dell'essiccatore continuo del disco,essiccatore del disco di 2000mm,asciugatrice dell'aria calda del disco di 2200mm |
||
Descrizione di prodotto
Asciugatrice di dischi continua
Sulla base dell'asciugatrice a agitazione intermittente, l'asciugatrice a disco è un tipo di disco circolare a riscaldamento cavo fisso a più strati sviluppato mediante un miglioramento continuo,che si sviluppa attraverso il miglioramento continuoIl processo di asciugatura consiste nel far passare il vettore di calore in ogni strato di disco cavo.e la parte bagnata del materiale laminato viene evaporata sotto la temperatura di esercizio sotto l'azione della rotazione del rastrello e del rastrello, e il vapore viene scaricato con il gas di scarico dell'apparecchiatura, in modo che i prodotti finiti secchi qualificati vengano ottenuti continuamente sul fondo dell'apparecchiatura.
Principio di funzionamento dell'asciugatrice a disco continuo CPD
Il materiale umido viene alimentato continuamente nel primo strato di asciugatura situato sulla parte superiore dell'asciugatrice.Sarà girato e agitato da rastrelli quando il braccio rastrello ruota e cadere verso il basso al bordo esterno della grande piastra di essiccazione lungo la linea elicoidale esponenzialeIl materiale verrà spostato dal piccolo piatto di asciugatura al suo bordo esterno e cadrà verso il bordo esterno del grande piatto di asciugatura sottostante.Sia piccole che grandi piastre di asciugatura sono disposte alternativamente in modo che i materiali possano passare attraverso l'asciugatrice continuamenteIl mezzo di calore può essere vapore saturo, acqua calda o olio termico.I materiali essiccati cadranno dall'ultimo strato della piastra di asciugatura al fondo dell'asciugatrice e poi spostati da rastrelli all'uscita di scarico. L'umidità del materiale verrà rimossa dall'uscita di scarico sul coperchio superiore.I materiali secchi verranno scaricati dallo strato inferioreLa capacità di asciugatura può essere migliorata se l'asciugatrice è dotata di dispositivi supplementari quali un riscaldatore a pinne, un condensatore per il recupero dei solventi, un depolveratore, un meccanismo di ritorno e miscelazione, un ventilatore a ventole,e ecc.
Caratteristica dell'asciugatrice a disco continuo CPD
1- regolazione facile, forte applicabilità, molto semplice funzionamento start-stop.
2Ogni strato di piastra di asciugatura può essere alimentato separatamente in un mezzo caldo/freddo e il controllo della temperatura del materiale è accurato.
3Il tempo di permanenza dei materiali può essere regolato con precisione.
4La direzione del flusso del materiale è unica, non vi è alcun fenomeno di miscelazione, e l'essiccazione è uniforme e la qualità è stabile.
5La lama di rastrello che trasporta il materiale dopo aver smesso di alimentare può svuotare rapidamente il materiale nell'asciugatrice.
6La pulizia e l'osservazione attente dell'apparecchiatura possono essere effettuate attraverso porte e specchi speciali di grande dimensione.
7Lo strato materiale è molto sottile, la velocità del mandrino è bassa, la potenza installata del sistema è bassa e il consumo di energia è basso.
8L'ambiente di funzionamento è buono, il solvente può essere recuperato e il tenore di polvere negli scarichi è molto basso.
9Può funzionare a vuoto, specialmente per l'essiccazione di materiali sensibili al calore.
10. L'asciugatrice è prodotta come un tutto. Deve solo essere sollevata e posizionata. È molto facile da installare e localizzare.
11L'impianto della piastra di asciugatura e l'installazione verticale occupano una piccola area.
Parametri tecnici dell'asciugatrice a disco continuo CPD
1- Vassoio per asciugare.
- Pressione di progettazione: generalmente 0,4 MPa, e la pressione massima è di 1,6 MPa.
- Pressione massima di lavoro: generalmente ≤ 0,4 MPa e pressione massima 1,6 MPa.
- Fonte di calore: vapore, acqua calda o olio termico: utilizzare acqua calda come fonte di calore quando la temperatura delle piastre di asciugatura è di 100°C; utilizzare vapore acqueo saturo ≤ 0.4Mpa o gas vapore quando la temperatura delle piastre di asciugatura è di 100°C-150°C■ utilizzare olio termico quando la temperatura delle piastre di asciugatura è di 150°C~320°C;
2Sistema di trasmissione del materiale
- Rivoluzione dell'albero principale: 1~10 giri/min, elettromagnetismo o tempistica del trasduttore.
- braccio di rastrello: 2-8 bracci di rastrello saranno fissati sull'albero principale su ogni strato.
- lame di rastrellamento: le lame di rastrellamento sono fissate ai bracci del rastrellatore e galleggiano con la superficie della piastra.
- Rulli: per il materiale che è facile da agglomerare o che deve essere macinato, i rulli devono essere posizionati nel posto appropriato per rafforzare il processo di trasferimento e di asciugatura del calore.
3Tre tipi di corpo dell'asciugatrice: normale, sigillato e sotto vuoto
- pressione normale: il corpo dell'asciugatrice è cilindrico o ottagonale e la struttura può essere integrata o separata.
- sigillato: il corpo dell'asciugatrice è cilindrico e può sopportare una pressione interna di 5 KPa.
- vuoto: il corpo dell'asciugatrice è cilindrico e la pressione di progettazione è di 0,1 MPa.
4. riscaldatore d'aria
Il riscaldatore d'aria è di solito utilizzato per soddisfare i requisiti di maggiore capacità di evaporazione al fine di aumentare l'efficienza di essiccazione.
Parametri tecnici dell'asciugatrice a disco continuo CPD
| Tipo | Diametro ((mm) | Altezza ((mm) | Superficie di secco ((m2) | Potenza ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

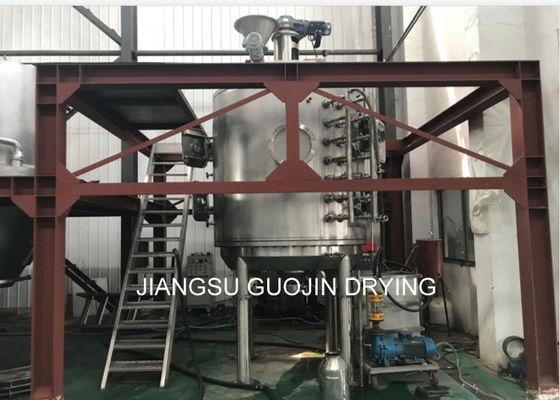

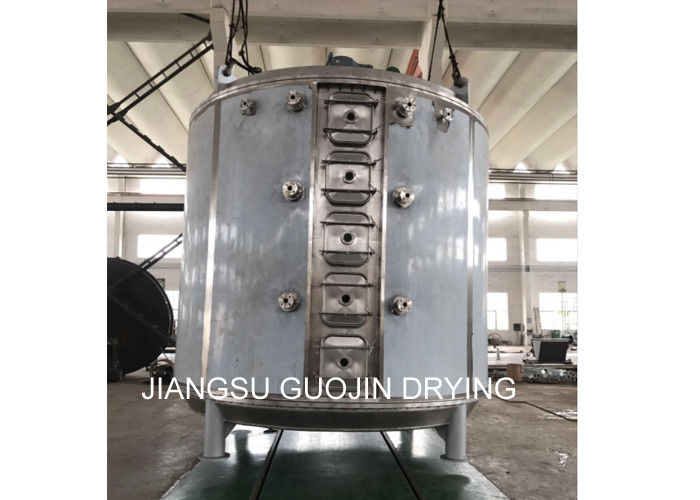

CPD Continuous Disc Plate Dryer Show
