essiccatore rotatorio 5.5KW della pagaia di vuoto del rastrello 10rpm per i materiali liquidi della forma
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Guojin |
| Certificazione: | ISO |
| Numero di modello: | HVRD-1000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | cartone standard dell'esportazione |
| Tempi di consegna: | 20-30DAYS |
| Capacità di alimentazione: | 10 insiemi al mese |
|
Informazioni dettagliate |
|||
| Item Name: | Rotary Rake Harrow Vacuum Paddle Dryer Suitable For Liquid Form Materials | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600L |
| Cylinder size: | 800x2000mm | Stirring revolution: | 10rpm |
| Power: | 5.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5M2 |
| Heating source: | Electrical, Steam, natural gas or other | ||
| Evidenziare: | Essiccatore 5.5KW della pagaia di vuoto,essiccatore della pagaia di vuoto 10rpm,Essiccatore rotatorio 5.5KW del rastrello |
||
Descrizione di prodotto
Asciugatrice a palla a vuoto a scarico rotante adatta a materiali liquidi
L'asciugatrice a rastrello a vuoto è un nuovo tipo di asciugatrice, progettata con la combinazione del principio di asciugatura a calore dell'asciugatrice a lama di remi, con un'efficienza di asciugatura più elevata, per una varietà di materie prime.
La lama di remi e la vite, dotate all'interno di una miscelazione continua, assiale e radiale delle materie prime, rendono i materiali da essiccare più uniformi.quando le materie prime venivano trasformate con lame miscelatrici, accelerano il contatto dei materiali con la superficie di riscaldamento dell'asciugatrice, aumentando così il tasso di trasferimento del calore e favorendo l'evaporazione dell'umidità.
Struttura del prodotto
2.1 La bombola di carico delle materie prime deve essere dotata di una giacca di riscaldamento e di uno strato di isolamento termico all'esterno della giacca, che impedisce il trasferimento del calore,e anche ridurre la perdita di calore. Il foro di scarico è dotato della parte inferiore del cilindro, sulla parte superiore del cilindro con due fori di alimentazione e un'uscita di scarico d'aria.le materie prime devono essere alimentate equamente dai due fori di alimentazioneLa capacità massima di alimentazione non deve superare l'80%, altrimenti influenzerà il regolare scarico dell'evaporazione del gas.Quando la materia prima appiccicosa si alimentaLa capacità di alimentazione deve essere ridotta, per evitare che il motore di trasmissione sia sovraccarico, danni alle apparecchiature.
2.2 L'albero vuoto è posto all'interno del centro del cilindro, nel mezzo di riscaldamento verrà inserito nell'albero (come olio di conduzione caldo o acqua calda).
2.3 sul pozzo vuoto distribuito con pale di remi ad un certo angolo, le pale di remi sono anch'esse vuote all'interno del riscaldamento trasferito,l'ingresso e l'uscita della conduzione dell'olio caldo sono dotati all'interno delle pale,per garantire l'efficienza del trasferimento di calore durante l'essiccazione
2.4 Sigilli: i sigilli di imballaggio sono installati all'interno dell'albero e del cilindro.
2.5 Trasmissione:A eccezione dei modelli speciali, normalmente si applica lo stile di trasmissione a catena o a ingranaggi.con cuscinetti a rulli conici e cuscinetti a sfera a scanalatura profonda combinati, per soddisfare i requisiti di forza radiale ed assiale.
Caratteristiche della struttura del prodotto
L'asciugatrice è semplice da usare, facile da controllare il materiale, riducendo notevolmente l'intensità del lavoro dei lavoratori, riducendo allo stesso tempo l'inquinamento del materiale nel processo di asciugatura.
1. il riduttore: il riduttore installato sul lato destro della macchina; il motore era azionato dalla puleggia e dalla cintura a V verso l'unità di ingranaggio, la rotazione del mandrino verso i denti del rastrello,e infine il cilindro ruotato e ottenere velocità di 6~ 10 r / min.
2. Il dispositivo di base del motore: il motore è stato montato sul lato destro della tavola di attività, può essere regolato su e giù, in modo che la cintura in V si adatti strettamente.
3Dispositivo di controllo elettrico (norma UE): tutti i comandi elettrici, i pulsanti, le luci sono installati nella casella di controllo, il funzionamento può essere controllato sulla base delle istruzioni testuali del pannello.La direzione di rotazione positiva e inversa dell'albero di agitazione può essere regolata in base alle caratteristiche del materialeGeneralmente, può essere controllato in circa 5 minuti (cioè dopo aver smesso per 5 minuti, quindi in retromarcia per 5 minuti).
4- tubo a vuoto: utilizzato per estrarre il solvente (o l'acqua) di evaporazione della bombola.
5Struttura sigillata: il mandrino a entrambe le estremità è sigillato con PTFE, sigillato a vuoto per ottenere un buon effetto di sigillamento.
6L'albero di miscelazione con tubo a parete spessa in acciaio inossidabile, i denti di rastrello del braccio di rastrello sono realizzati in piastra in acciaio inossidabile senza cuciture.
Applicazione del prodotto
1. asciugatura di materiali di sotto in industria farmaceutica, alimentare e chimica, ecc.
2. Adatto a forme liquide spesse, pasta, materiali polverosi.
3. materiali sensori di temperatura che richiedono asciugatura a bassa temperatura.
4Una sostanza esplosiva, molto stimolante, estremamente velenosa, materiale che si ossida facilmente.
5- Richiesta di recuperare i materiali del solvente organico.
Principio di funzionamento del prodotto
HVRD Vacuum Harrow Dryer è un nuovo tipo di apparecchiatura di asciugatura a vuoto intermittente, materiale bagnato da evaporazione di conduzione, con agitatore raschiatore rimuoverà il materiale sulla superficie calda,e muoversi nel contenitore per formare un flusso di circolazione di evaporazione dell'acqua da pompa a vuoto.
Parametri tecnici
| Articolo | tipo | ||||||||
| Nome dell'unità | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Volume di lavoro ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Dimensione in cilindro ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Rivoluzione di agitazione (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Potenza ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Pressione di progettazione della giacca (Mpa) | < 0.3 | ||||||||
| Pressione nella bombola ((Mpa) | - 0,09~-0.096 | ||||||||
| Superficie di trasferimento di calore ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | Nove più due.5 | Quattordici più tre.5 | 21.6 + 5.5 | 24.3 + 5.5 |
Diagramma di flusso del prodotto

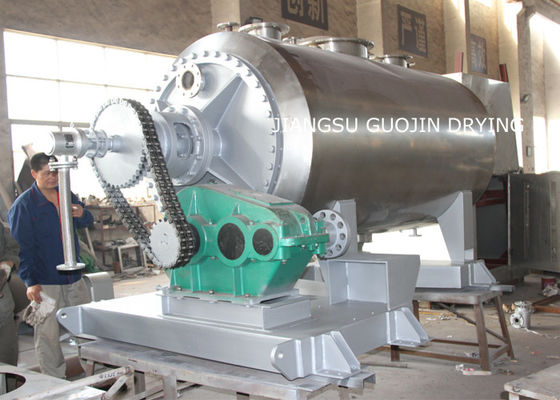

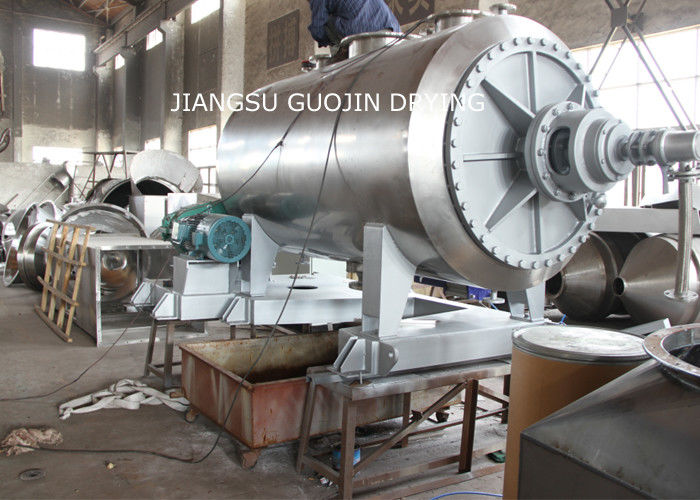

Mostra dei prodotti
elettrico, a vapore, a gas naturale o altro
