Essiccatore 10rpm del rastrello di vuoto del riscaldamento di vapore 7.5KW per il pigmento
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Guojin |
| Certificazione: | ISO |
| Numero di modello: | HVRD-2000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | cartone standard dell'esportazione |
| Tempi di consegna: | 20-30DAYS |
| Capacità di alimentazione: | 10 insiemi al mese |
|
Informazioni dettagliate |
|||
| Item Name: | Steam Heating Chemical Vacuum Rake Dryer For Dyes And Pigment | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-2000 | Working volume: | 1200L |
| Cylinder size: | 1000x2600mm | Stirring revolution: | 8-10rpm |
| Power: | 7.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 7.5+2.2M2 |
| Heating source: | Steam | ||
| Evidenziare: | Essiccatore del rastrello di vuoto 7.5KW,Essiccatore 10rpm del rastrello di vuoto,impianto di essiccazione 10rpm di vuoto |
||
Descrizione di prodotto
Asciugatrice a vapore, chimica, a vuoto, per coloranti e pigmenti
L'attrezzatura di asciugatura a vuoto è un nuovo tipo di attrezzatura di asciugatura a vuoto orizzontale ad alta efficienza.La giacca trasferisce il calore alla parete interna del guscio tramite conduzione o radiazioneIl materiale secco viene aggiunto all'asciugatrice attraverso un'apertura nel mezzo della conchiglia della macchina.La superficie in contatto con la parete interna del guscio si aggiorna costantemente, con conseguente elevata velocità di asciugatura e prodotti finiti uniformi.
Struttura del prodotto
2.1 La bombola di carico delle materie prime deve essere dotata di una giacca di riscaldamento e di uno strato di isolamento termico all'esterno della giacca, che impedisce il trasferimento del calore,e anche ridurre la perdita di calore. Il foro di scarico è dotato della parte inferiore del cilindro, sulla parte superiore del cilindro con due fori di alimentazione e un'uscita di scarico d'aria.le materie prime devono essere alimentate equamente dai due fori di alimentazioneLa capacità massima di alimentazione non deve superare l'80%, altrimenti influenzerà il regolare scarico dell'evaporazione del gas.Quando la materia prima appiccicosa si alimentaLa capacità di alimentazione deve essere ridotta, per evitare che il motore di trasmissione sia sovraccarico, danni alle apparecchiature.
2.2 L'albero vuoto è posto all'interno del centro del cilindro, nel mezzo di riscaldamento verrà inserito nell'albero (come olio di conduzione caldo o acqua calda).
2.3 sul pozzo vuoto distribuito con pale di remi ad un certo angolo, le pale di remi sono anch'esse vuote all'interno del riscaldamento trasferito,l'ingresso e l'uscita della conduzione dell'olio caldo sono dotati all'interno delle pale,per garantire l'efficienza del trasferimento di calore durante l'essiccazione
2.4 Sigilli: i sigilli di imballaggio sono installati all'interno dell'albero e del cilindro.
2.5 Trasmissione:A eccezione dei modelli speciali, normalmente si applica lo stile di trasmissione a catena o a ingranaggi.con cuscinetti a rulli conici e cuscinetti a sfera a scanalatura profonda combinati, per soddisfare i requisiti di forza radiale ed assiale.
Caratteristiche della struttura del prodotto
1. Essendo installato agitatore nella macchina, fa materia prima formare lo stato di cerchio continuo all'interno del corpo, in modo che l'uniformità di riscaldamento della materia prima è notevolmente aumentato.
2Essendo installato un agitatore nella macchina, il materiale a forma di liquame e pasta può essere asciugato facilmente.
3. Disegno speciale per il porto di scarico, fare una migliore tenuta e meno accumulo di materiale, scarico è facile.
4Esistono due modelli di sigillo, sigillo meccanico e sigillo di imballaggio.
5Le tecniche speciali dell'albero e del rastrello consentono un'elevata resistenza e una struttura concentrica.
6- il mezzo in alluminio e le attrezzature per l'aggiunta delle vibrazioni saranno dotati di
7Utilizzare una forma di filtro diversa a seconda del materiale.
Applicazione del prodotto
Le apparecchiature per l'essiccazione a vuoto sono progettate per l'essiccazione di fanghi, materiali pasticci, materiali polverosi, materiali sensibili al calore che richiedono l'essiccazione a bassa temperatura, materiali facilmente ossidati,nonché materiali esplosiviQuesta apparecchiatura per l'essiccazione sotto vuoto è utilizzata nelle industrie farmaceutica, alimentare, alimentare, chimica e altre.
Principio di funzionamento del prodotto
HVRD Vacuum Harrow Dryer è un nuovo tipo di apparecchiatura di asciugatura a vuoto intermittente, materiale bagnato da evaporazione di conduzione, con agitatore raschiatore rimuoverà il materiale sulla superficie calda,e muoversi nel contenitore per formare un flusso di circolazione di evaporazione dell'acqua da pompa a vuoto.
Parametri tecnici
| Articolo | tipo | ||||||||
| Nome dell'unità | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Volume di lavoro ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Dimensione in cilindro ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Rivoluzione di agitazione (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Potenza ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Pressione di progettazione della giacca (Mpa) | < 0.3 | ||||||||
| Pressione nella bombola ((Mpa) | - 0,09~-0.096 | ||||||||
| Superficie di trasferimento di calore ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | Nove più due.5 | Quattordici più tre.5 | 21.6 + 5.5 | 24.3 + 5.5 |
Diagramma di flusso del prodotto

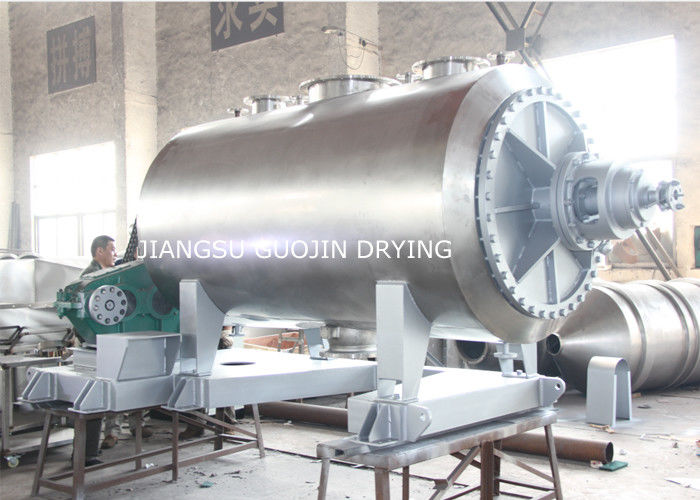

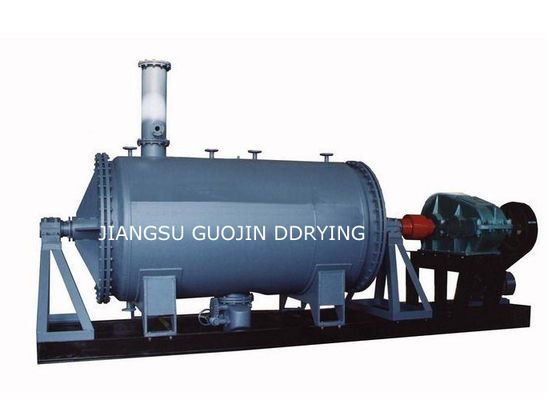

Mostra dei prodotti
elettrico, a vapore, a gas naturale o altro
