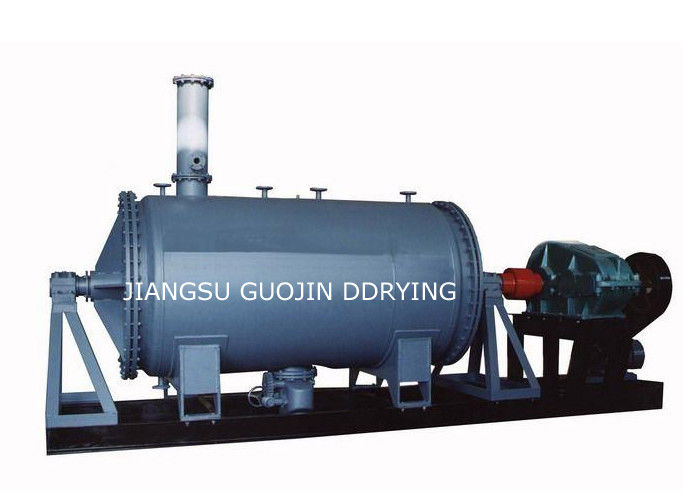

essiccatore rotatorio di vuoto della pagaia dell'erpice del fango 1200L
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Guojin |
| Certificazione: | ISO |
| Numero di modello: | HVRD-2000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | cartone standard dell'esportazione |
| Tempi di consegna: | 20-30DAYS |
| Capacità di alimentazione: | 10 insiemi al mese |
|
Informazioni dettagliate |
|||
| Item Name: | 500L-15000L Rotary Harrow Paddle Vacuum Dryer For Sludge | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-2000 | Working volume: | 1200 L |
| Cylinder size: | 1000x2600 mm | Stirring revolution: | 8-10 rpm |
| Power: | 7.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 7.5+2.2 M2 |
| Heating source: | Steam & electricity & Gas Oil | ||
| Evidenziare: | Essiccatore rotatorio di vuoto della pagaia dell'erpice,essiccatore rotatorio di vuoto 1200L,essiccatore rotatorio della pagaia di vuoto 1200l |
||
Descrizione di prodotto
Asciugatrice a vuoto rotativa a rampa per fanghi da 500L-15000L
L'asciugatrice a rastrello a vuoto è un nuovo tipo di asciugatrice, progettata con la combinazione del principio di asciugatura a calore dell'asciugatrice a lama di remi, con un'efficienza di asciugatura più elevata, per una varietà di materie prime.
La lama di remi e la vite, dotate all'interno di una miscelazione continua, assiale e radiale delle materie prime, rendono i materiali da essiccare più uniformi.quando le materie prime venivano trasformate con lame miscelatrici, accelerano il contatto dei materiali con la superficie di riscaldamento dell'asciugatrice, aumentando così il tasso di trasferimento del calore e favorendo l'evaporazione dell'umidità.
Struttura del prodotto
2.1 La bombola di carico delle materie prime deve essere dotata di una giacca di riscaldamento e di uno strato di isolamento termico all'esterno della giacca, che impedisce il trasferimento del calore,e anche ridurre la perdita di calore. Il foro di scarico è dotato della parte inferiore del cilindro, sulla parte superiore del cilindro con due fori di alimentazione e un'uscita di scarico d'aria.le materie prime devono essere alimentate equamente dai due fori di alimentazioneLa capacità massima di alimentazione non deve superare l'80%, altrimenti influenzerà il regolare scarico dell'evaporazione del gas.Quando la materia prima appiccicosa si alimentaLa capacità di alimentazione deve essere ridotta, per evitare che il motore di trasmissione sia sovraccarico, danni alle apparecchiature.
2.2 L'albero vuoto è posto all'interno del centro del cilindro, nel mezzo di riscaldamento verrà inserito nell'albero (come olio di conduzione caldo o acqua calda).
2.3 sul pozzo vuoto distribuito con pale di remi ad un certo angolo, le pale di remi sono anch'esse vuote all'interno del riscaldamento trasferito,l'ingresso e l'uscita della conduzione dell'olio caldo sono dotati all'interno delle pale,per garantire l'efficienza del trasferimento di calore durante l'essiccazione
2.4 Sigilli: i sigilli di imballaggio sono installati all'interno dell'albero e del cilindro.
2.5 Trasmissione:A eccezione dei modelli speciali, normalmente si applica lo stile di trasmissione a catena o a ingranaggi.con cuscinetti a rulli conici e cuscinetti a sfera a scanalatura profonda combinati, per soddisfare i requisiti di forza radiale ed assiale.
Caratteristiche della struttura del prodotto
1. Essendo installato agitatore nella macchina, fa materia prima formare lo stato di cerchio continuo all'interno del corpo, in modo che l'uniformità di riscaldamento della materia prima è notevolmente aumentato.
2Essendo installato un agitatore nella macchina, il materiale a forma di liquame e pasta può essere asciugato facilmente.
3. Disegno speciale per il porto di scarico, fare una migliore tenuta e meno accumulo di materiale, scarico è facile.
4Esistono due modelli di sigillo, sigillo meccanico e sigillo di imballaggio.
5Le tecniche speciali dell'albero e del rastrello consentono un'elevata resistenza e una struttura concentrica.
6- il mezzo in alluminio e le attrezzature per l'aggiunta delle vibrazioni saranno dotati di
7Utilizzare una forma di filtro diversa a seconda del materiale.
Applicazione del prodotto
Le apparecchiature per l'essiccazione a vuoto sono progettate per l'essiccazione di fanghi, materiali pasticci, materiali polverosi, materiali sensibili al calore che richiedono l'essiccazione a bassa temperatura, materiali facilmente ossidati,nonché materiali esplosiviQuesta apparecchiatura per l'essiccazione sotto vuoto è utilizzata nelle industrie farmaceutica, alimentare, alimentare, chimica e altre.
Principio di funzionamento del prodotto
La struttura principale dell'asciugatrice a remi è costituita da un cilindro rotante e da un albero vuoto rotativo situato al centro del cilindro.il riscaldamento viene trasferito tramite una giacca nel cilindro e sulla superficie delle lame vuote,e l'umidità evapora.Durante il riscaldamento,le lame mescolano anche i materiali,in modo da aggiornare l'area di riscaldamento.Si tratta di un asciugatore a trasferimento di calore continuo.
Parametri tecnici
| Articolo | tipo | ||||||||
| Nome dell'unità | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Volume di lavoro ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Dimensione in cilindro ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Rivoluzione di agitazione (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Potenza ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Pressione di progettazione della giacca (Mpa) | < 0.3 | ||||||||
| Pressione nella bombola ((Mpa) | - 0,09~-0.096 | ||||||||
| Superficie di trasferimento di calore ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | Nove più due.5 | Quattordici più tre.5 | 21.6 + 5.5 | 24.3 + 5.5 |
Diagramma di flusso del prodotto

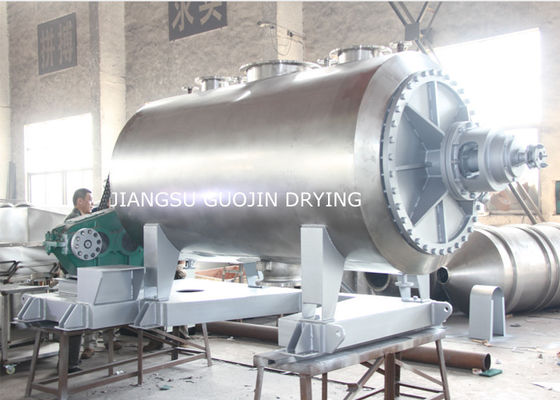

Mostra dei prodotti
elettrico, a vapore, a gas naturale o altro
