Essiccatore della pagaia della cavità di vuoto dell'asse del doppio di industria delle acque luride
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Guojin |
| Certificazione: | ISO |
| Numero di modello: | CHPD-200 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Cartone standard dell'esportazione |
| Tempi di consegna: | 20-30DAYS |
| Capacità di alimentazione: | 10 insiemi al mese |
|
Informazioni dettagliate |
|||
| Item Name: | Sewage Industry Double-Shaft Vacuum Hollow Paddle Dryer | Application: | Industry Processing, Chemical processing |
|---|---|---|---|
| Model type: | CHPD-200 | Certificazione: | ISO9001 |
| Heat transfer area: | 200 M2 | Effective volume: | ~20 M3 |
| Material: | Stainless steel | Heating source: | Thermal oil |
| rotating speed: | 1-8rpm | ||
| Evidenziare: | Doppio essiccatore della pagaia della cavità di vuoto dell'asse,Essiccatore vuoto della pagaia di industria delle acque luride,Essiccatore industriale di vuoto ISO9001 |
||
Descrizione di prodotto
Asciugatrice a palla vuota a vuoto a doppio albero per l'industria delle acque reflue
L'asciugatrice a pagaia è composta da due alberi rotanti con pagaie inclinate, camera di asciugatura con giacca, motore motore e telaio di supporto.Il processo di asciugatura è completato in una camera di asciugatura sigillata per evitare l'inquinamento da evaporazioni.
L'asciugatrice a padella è un processore di asciugatura a riscaldamento indiretto. Il mezzo di calore può essere vapore, acqua calda o olio termico che può fluire attraverso gli alberi cavi e padella attraverso giunzioni rotanti,con una temperatura di 20 °C o più, ma non superiore a 30 °CIl materiale umido viene uniformemente introdotto nella camera di asciugatura da un alimentatore a vite.Il materiale umido viene completamente mescolato e mescolato per entrare in contatto con la superficie calda e muoversi verso lo scarico e il trasferimento di calore avviene e l'umidità evapora rapidamente.
Principio di funzionamento del prodotto
La serie CHPD Paddle Dryer/Processor è un dispositivo di trasferimento di calore indiretto altamente efficiente, agitato meccanicamente, che aggiunge o rimuove il calore da una massa di processo.raffreddamento, pastorizzazione, cristallizzazione e reazione di paste, torte, polveri e granuli.
Vantaggio tecnico
1) Alta efficienza termica che può raggiungere il 95%
2) Il mezzo di trasferimento del calore non entra in contatto con il prodotto.
3) Il gas non viene utilizzato per il trasporto del prodotto.
4) Controllo preciso della temperatura
5) Qualità uniforme del prodotto, attraverso la miscelazione e il movimento del prodotto
6) Processo continuo su base una tantum
7) Rapporto tra area di trasferimento di calore elevata e volume di processo - superficie ridotta
8) Facile da usare, richiede minima attenzione
9) Più sicuro dell'essiccazione diretta quando si lavora il materiale combustibile
10) Progettazione semplice e resistente per una facile e bassa manutenzione
11) I due assi a controrotante con dischi unici di mescolanza producono una miscelazione intima, un trasferimento di calore uniforme, un elevato tasso di trasferimento di calore e un effetto di auto-pulizia.Una grande area di trasferimento di calore per il rapporto di volume è ottenuto con l'uso di dischi cavi e un recipiente con giaccaIl risultato è una macchina compatta, con minori esigenze di spazio e costi di installazione.
FONDI DI CALORE ((Temperatura a 180oC - 250oC)
Riscaldamento a vapore
Il vapore entra nel pozzo cavo attraverso un giunto rotante ed è distribuito uniformemente su tutte le pale.
Riscaldamento con olio caldo (fluido termico)
L'olio caldo (fluido termico) entra e esce dal pozzo cavo attraverso un giunto rotante.
Applicazione del prodotto
L'asciugatrice a lame è stata utilizzata con successo in alimenti, chimici, petrolchimici, coloranti, fanghi industriali e altri campi.le caratteristiche di miscelazione consentono di completare le seguenti operazioni unitarie:: calcinazione (a bassa temperatura), raffreddamento, asciugatura (recupero dei solventi), riscaldamento (fusione), risposta e sterilizzazione.il volume effettivo per unità di superficie di trasferimento di calore aumenta, riducendo il tempo di lavorazione. superfici di trasferimento del calore in lame a cuneo con funzione di auto-pulizia. caratteristiche di miscelazione di compressione-espansione rendono il materiale mescolato uniformemente.Materiale lungo l'asse in un movimento di "flusso della spina", nella zona assiale, la temperatura del materiale, l'umidità, mescolando un grado molto piccolo di gradiente.
1. conduzione dell'olio con il mezzo di calore, asciugatrice di lame per completare il lavoro di calcinazione a bassa temperatura.diidrato di solfato di calcio (Ca2SO4 · 2H2O) calcinato in emiidrato di solfato di calcio (Ca2SO4 · 1/2H2O). bicarbonato di sodio (NaHCO3) in soda calcinata (Na2CO3) e così via.
2. Passare nel mezzo di raffreddamento, come acqua, sale, ecc. può essere utilizzato per raffreddare il raffreddamento.utilizzo dell'industria delle ceneri di soda nella macchina per la base del raffreddatore a lama per sostituire la vecchia macchina per la base del raffreddatore raffreddata ad aria, risparmio di energia e impianti di trattamento dei gas di scarico, costi operativi inferiori, ma anche per il raffreddamento di polveri di titanio, lega di nichel e tutti i tipi di materiali granulari in polvere.Su una singola macchina in cui il materiale può essere raffreddato da 1000 °C a meno di 40 °C.
3.Dry, la funzione principale delle attrezzature, non utilizzare aria calda per il recupero dei solventi, consumo energetico, controllo ambientale è facile da gestire con lo stato ideale.materiali sensibili al caloreÈ stato ampiamente utilizzato nell'industria chimica fine, petrolchimica, colorante.
4- gamma assiale, temperatura, umidità, grado di uniformità della miscelazione, in modo che le apparecchiature possano essere utilizzate per il riscaldamento o la fusione, o una certa risposta del materiale solido.Nel settore dell'amido composto e modificato sono stati utilizzati con successo. asciugatrice a lama può essere utilizzato per effettuare la sterilizzazione di alimenti e farina. unità all'interno del volume effettivo di una grande area di riscaldamento, sarà presto materiale riscaldato alla temperatura di sterilizzazione,per evitare un riscaldamento prolungato modificare la qualità dei materiali.
Parametri tecnici
| Modello | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Superficie di trasferimento di calore ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Volume effettivo ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Intervallo di velocità ((rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| Potenza di trasmissione (kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Larghezza del dispositivo ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Larghezza complessiva ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Lunghezza dell'attrezzatura (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Lunghezza totale ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Altezza centrale (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Altezza totale dell'apparecchiatura ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Schizzo della struttura

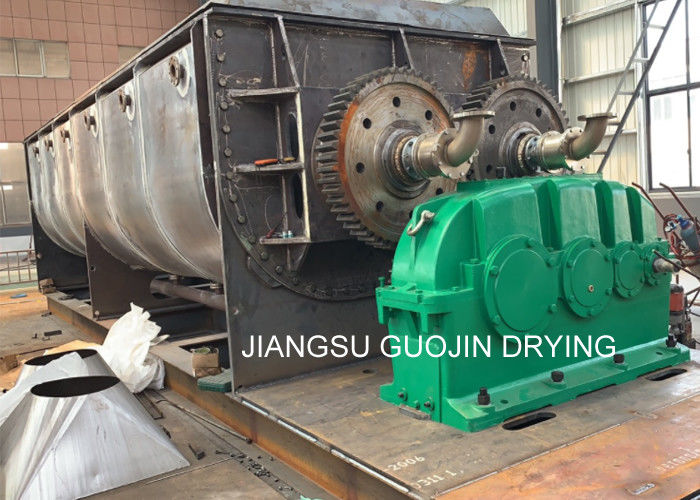

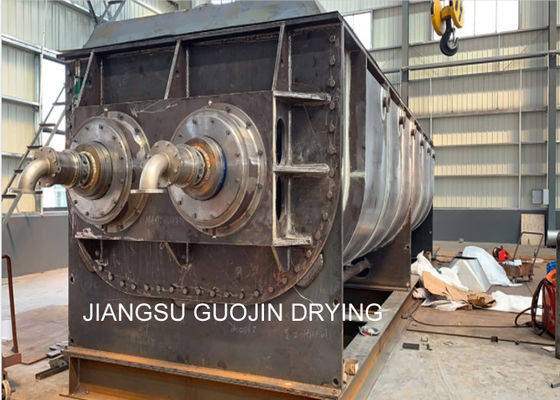

Mostra dei prodotti
