Attrezzatura più asciutta dell'olio del riscaldamento indiretto della pagaia termica di vuoto per fango
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Guojin |
| Certificazione: | ISO |
| Numero di modello: | CHPD-180 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Cartone standard dell'esportazione |
| Tempi di consegna: | 20-30DAYS |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 10 insiemi al mese |
|
Informazioni dettagliate |
|||
| Item Name: | Thermal Oil Indirect-Heating Vacuum Paddle Dryer Equipment For Sludge | Application: | Industry Processing, Chemical processing |
|---|---|---|---|
| Model type: | CHPD-180 | Certificazione: | ISO9001 |
| Heat transfer area: | 180M2 | Effective volume: | ~20M3 |
| Material: | Stainless steel or carbon steel | Heating source: | Steam or Thermal oil |
| rotating speed: | 1~8 rpm | ||
| Evidenziare: | Essiccatore della pagaia di vuoto di riscaldamento indiretto,Essiccatore termico 20RPM della pagaia di vuoto dell'olio,Cammini per il fango la macchina dell'essiccazione sotto vuoto |
||
Descrizione di prodotto
Apparecchiature di asciugatura a palla a vuoto a riscaldamento indiretto con olio termico
L'asciugatrice a pagaia è composta da due alberi rotanti con pagaie inclinate, camera di asciugatura con giacca, motore motore e telaio di supporto.Il processo di asciugatura è completato in una camera di asciugatura sigillata per evitare l'inquinamento da evaporazioni.
L'asciugatrice a padella è un processore di asciugatura a riscaldamento indiretto. Il mezzo di calore può essere vapore, acqua calda o olio termico che può fluire attraverso gli alberi cavi e padella attraverso giunzioni rotanti,con una temperatura di 20 °C o più, ma non superiore a 30 °CIl materiale umido viene uniformemente introdotto nella camera di asciugatura da un alimentatore a vite.Il materiale umido viene completamente mescolato e mescolato per entrare in contatto con la superficie calda e muoversi verso lo scarico e il trasferimento di calore avviene e l'umidità evapora rapidamente.
- Sì.
Principio di funzionamento del prodotto
La serie CHPD Paddle Dryer/Processor è un dispositivo di trasferimento di calore indiretto altamente efficiente, agitato meccanicamente, che aggiunge o rimuove il calore da una massa di processo.raffreddamento, pastorizzazione, cristallizzazione e reazione di paste, torte, polveri e granuli.
I gas di scarico possono essere trattati con ciclone, condensatore e scrubber per ridurre considerevolmente la contaminazione dell'aria.contenenti solventi organici da recuperare, la progettazione del vuoto è disponibile.
Per evaporare 1 kg di acqua occorre solo circa 1,2 kg di vapore per i materiali di liquami.
Caratteristica del prodotto
- Facile da usare.
- Richiede un minimo di attenzione.
- Strumenti semplici per monitorare il processo
- Alta efficienza
- Basso volume di gas di scarico
Bassi costi di manutenzione
- progettati per coppia elevata e bassa velocità di funzionamento
- Progettazione semplice e resistente per una facile e bassa manutenzione
- Nessuna parte interna da regolare o mantenere
- Nessun contatto tra metallo e metallo.
- Gli alberi, i cuscinetti e i componenti di azionamento sono progettati per una lunga vita in condizioni avverse, assicurando l'integrità meccanica a lungo termine
- Un telaio robusto sostiene i cuscinetti a blocco diviso
- scatole di riempimento a scarico di grasso.
Basso costo di installazione
- Progettato con struttura compatta
- Piccolo sistema di scarico di gas
- La rimozione degli alberi verticali riduce le esigenze di dimensioni degli edifici
Vantaggio tecnico
1) Alta efficienza termica che può raggiungere il 95%
2) Il mezzo di trasferimento del calore non entra in contatto con il prodotto.
3) Il gas non viene utilizzato per il trasporto del prodotto.
4) Controllo preciso della temperatura
5) Qualità uniforme del prodotto, attraverso la miscelazione e il movimento del prodotto
6) Processo continuo su base una tantum
7) Rapporto tra area di trasferimento di calore elevata e volume di processo - superficie ridotta
8) Facile da usare, richiede minima attenzione
9) Più sicuro dell'essiccazione diretta quando si lavora il materiale combustibile
10) Progettazione semplice e resistente per una facile e bassa manutenzione
11) I due assi a controrotante con dischi unici di mescolanza producono una miscelazione intima, un trasferimento di calore uniforme, un elevato tasso di trasferimento di calore e un effetto di auto-pulizia.Una grande area di trasferimento di calore per il rapporto di volume è ottenuto con l'uso di dischi cavi e un recipiente con giaccaIl risultato è una macchina compatta, con minori esigenze di spazio e costi di installazione.
12) La serie CHPD Paddle Dryer trasporta materiale, indipendentemente dalle sue caratteristiche di movimentazione.Precondizionamento dei mangimi mescolandoli con prodotti secchi riciclati, per renderlo trasportabile, non è necessario.
Applicazione del prodotto
L'asciugatrice a lame è stata utilizzata con successo in alimenti, chimici, petrolchimici, coloranti, fanghi industriali e altri campi.le caratteristiche di miscelazione consentono di completare le seguenti operazioni unitarie:: calcinazione (a bassa temperatura), raffreddamento, asciugatura (recupero dei solventi), riscaldamento (fusione), risposta e sterilizzazione.il volume effettivo per unità di superficie di trasferimento di calore aumenta, riducendo il tempo di lavorazione. superfici di trasferimento del calore in lame a cuneo con funzione di auto-pulizia. caratteristiche di miscelazione di compressione-espansione rendono il materiale mescolato uniformemente.Materiale lungo l'asse in un movimento di "flusso della spina", nella zona assiale, la temperatura del materiale, l'umidità, mescolando un grado molto piccolo di gradiente.
Parametri tecnici
| Modello | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Superficie di trasferimento di calore ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Volume effettivo ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Intervallo di velocità ((rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| Potenza di trasmissione (kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Larghezza del dispositivo ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Larghezza complessiva ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Lunghezza dell'attrezzatura (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Lunghezza totale ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Altezza centrale (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Altezza totale dell'apparecchiatura ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Schizzo della struttura

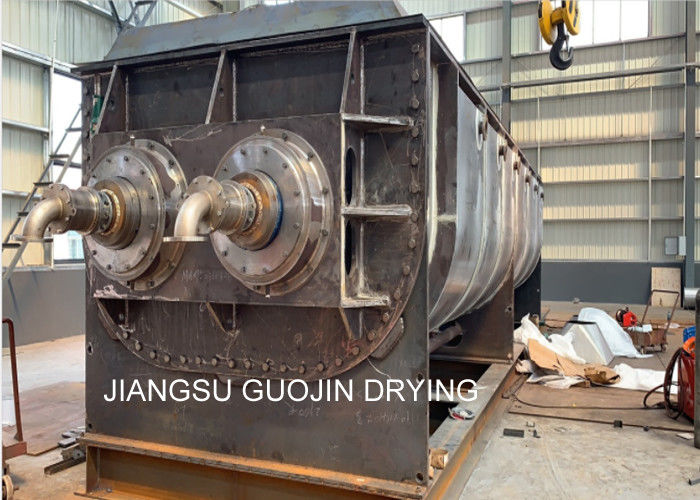

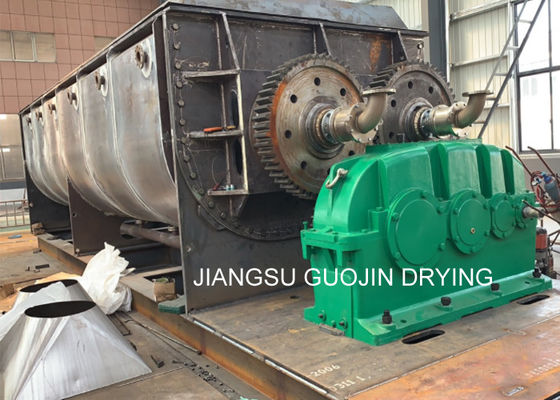

Mostra dei prodotti
