Macchinario denso di trasporto pneumatico di fase continuamente
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Guojin |
| Certificazione: | ISO |
| Numero di modello: | DPCS-1.5 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Cartone standard dell'esportazione |
| Tempi di consegna: | 20-30days |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 30 insiemi al mese |
|
Informazioni dettagliate |
|||
| Product Name: | Continually Dense-Phase Pneumatic Conveying Machinery | Model: | DPCS-1.5 |
|---|---|---|---|
| Body Inner diameter volume: | 1200 MM | Total volume: | 1.5 M3 |
| Operation Temperature: | <120 degree | Max. design pressure: | 0.78 Mpa |
| Operation pressure: | Basis on the conveying distance | Max. conveying distance: | <1000M |
| Outlet conveying diameter: | DN100 | Air consumption: | 5-10m3/min |
| Evidenziare: | Macchinario di trasporto pneumatico,Fase densa che trasporta macchinario,Sistema di trasporto continuamente pneumatico |
||
Descrizione di prodotto
Macchine per il trasporto pneumatico a fase continua densa
Sistema di trasporto pneumatico a fase densaviene applicato appositamente a una varietà di trasporti sigillati di polvere su lunghe distanze; la distanza di trasporto adeguata è pari a 50-500 metri, materiali di trasporto: cenere volante, polvere di calce, cemento,polvere di alluminio, polvere minerale, polvere di sega, paglia e così via.in modo che la configurazione delle attrezzature dell'impianto sia più razionale- Configurazione del sistema è completa, PLC imposta il controllo dell'intero sistema, funzionamento completamente automatizzato, facile manutenzione.
Principio di funzionamento
Nel processo di alimentazione, il materiale viene introdotto nel serbatoio di invio attraverso la doppia valvola a farfalla o la valvola a farfalla di espansione e l'aria sostituita viene rilasciata attraverso la valvola di scarico,che facilita l'alimentazione e elimina la pressione inversa che ostacola il flusso dei materialiQuando il serbatoio di invio è pieno (fino al 90% del volume del serbatoio indicato dal misuratore di livello), la valvola di alimentazione e la valvola di scarico vengono chiuse e sigillate contemporaneamente.l'aria compressa viene aggiunta alla parte superiore del serbatoio di invio attraverso la valvola di ingressoQuando la pressione nel serbatoio raggiunge il valore impostato, la valvola di scarico inferiore si apre automaticamente.e poi l'intero condotto di trasporto sarà pressurizzato il materiale viene trasportato sotto forma di pistone fino a quando il materiale non viene svuotatoQuando la pressione nel serbatoio di invio scende a zero, l'alimentazione pneumatica viene chiusa e una piccola quantità di gas residuo viene scaricata dal serbatoio di invio e dalla condotta di trasmissione.
Caratteristiche del prodotto
1. Alta pressione di trasporto, fino a 0,5 MPa, realizzando il trasporto di polvere a lunga distanza (100-300 m)
2. basso flusso, elevato rapporto di gas solido e basso consumo di gas
3Il materiale ha un'elevata adattabilità e versatilità, e ha un piccolo impatto sulla qualità del materiale nel processo, che può soddisfare il trasporto di materiali abrasivi fragili e forti.
4. Un punto per l'alimentazione multi-punto può essere realizzato
Parametro del prodotto
| Modello | DPCS-1.5 |
| Corpo Diametro interno ((mm) | 1200 |
| Volume totale ((M3) | 1.5 |
| Materiale del corpo | Q235-B |
| Temperatura di funzionamento ((oC) | < 120 |
| Pressione di progettazione massima ((Mpa) | 0.78 |
| Pressione di funzionamento ((Mpa) | 0.2-0.5 ((Sulla base della distanza di trasporto) |
| Distanza massima di trasporto (m) | < 1000 |
| Diametro di trasmissione dell'uscita | DN100 |
| Consumo d'aria ((m3/min) | 5-10 |

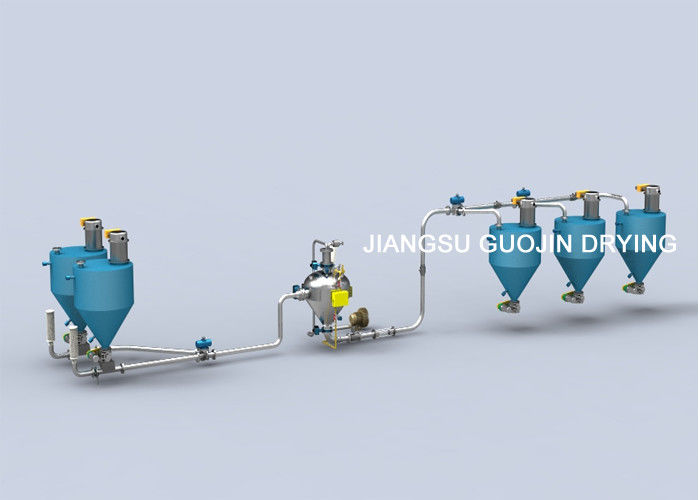

Composizione strutturale

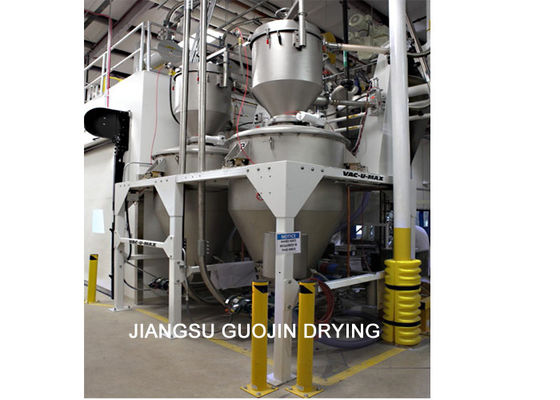

Immagine del prodotto
