Essiccatore vuoto della pagaia del fertilizzante orizzontale di fonte di calore del gas naturale KJG-5

Fonte di calore a gas naturale KJG-5 Fertilizzante orizzontale asciugatrice a palla cava

L'asciugatrice a rulli orizzontali continua è costituita da un canale con giacca e da due pozzi cavi con rulli cavi, sul canale è posto un coperchio con l'entrata per il materiale da asciugare.Il materiale viene asciugato tramite trasferimento di calore con il mezzo di riscaldamento come il vapore, olio termico o acqua calda che scorre attraverso i pozzi cavi, le pale cave e la giacca a fossette o la giacca a mezzo tubo.Il prodotto secco viene rimosso dal tubo di scarico tramite un trasportatore a vite senza albero. I vapori di scarico escono dall'asciugatrice attraverso una presa di scarico sul coperchio.un trattamento di odore piccolo e compatto e offre la possibilità di un sistema di recupero del calore nell'unità di condensazione del vapore a causa dell'alto punto di rugiada dei gas di scarico.

Il materiale viene alimentato da un'estremità della macchina e sarà trasportato per gravità, sotto un leggero angolo del canale o con pale asimmetriche,alla presa di uscita della macchina all'altra estremitàDurante il tempo di permanenza del materiale nella macchina, viene mantenuto un perfetto flusso di spina, garantendo una perfetta qualità uniforme del prodotto.Il livello del prodotto all'interno della macchina è assicurato da una diga di trabocco regolabile- la diga di sovrafflusso sul lato di uscita del prodotto ha azionato manualmente le valvole di svuotamento in fondo alla presa del prodotto prima di un arresto della produzione.Il tubo di uscita del prodotto situato nella parte inferiore del canale ha una flangia rettangolare per il collegamento all'apparecchiatura a valle.





KJG-5 asciugatrice a padella cava per fertilizzanti orizzontaliCaratteristica principale

1) Alta efficienza termica che può raggiungere il 95%

2) Il mezzo di trasferimento del calore non entra in contatto con il prodotto.

3) Il gas non viene utilizzato per il trasporto del prodotto.

4) Controllo preciso della temperatura

5) Qualità uniforme del prodotto, attraverso la miscelazione e il movimento del prodotto

6) Processo continuo su base una tantum

7) Rapporto tra area di trasferimento di calore elevata e volume di processo - superficie ridotta

8) Facile da usare, richiede minima attenzione

9) Più sicuro dell'essiccazione diretta quando si lavora il materiale combustibile

10) Progettazione semplice e resistente per una facile e bassa manutenzione

11) I due assi a controrotante con dischi unici di mescolanza producono una miscelazione intima, un trasferimento di calore uniforme, un elevato tasso di trasferimento di calore e un effetto di auto-pulizia.Una grande area di trasferimento di calore per il rapporto di volume è ottenuto con l'uso di dischi cavi e un recipiente con giaccaIl risultato è una macchina compatta, con minori esigenze di spazio e costi di installazione.

12) Asciugatrice a padella trasporta materiale, indipendentemente dalle sue caratteristiche di movimentazione.per renderlo trasportabileCiò si traduce in costi di capitale, di gestione e di manutenzione inferiori.





KJG-5 asciugatrice a padella cava per fertilizzanti orizzontaliApplicazione

• I materiali provenienti da settori quali l'industria farmaceutica, alimentare, chimica, ecc. possono essere essiccati.

• Adatto per la polpa, la miscela a forma di pasta o la materia prima di alimentazione.

• Materiale di rilevamento della temperatura che richiede l'essiccazione a bassa temperatura.

• materie prime facilmente ossidabili o esplosive e con forti effetti irritanti o tossici.

• richiesta di recupero del solvente organico.





KJG-5 asciugatrice a padella cava per fertilizzanti orizzontali Parametri tecnici

- No, no, no, no.	Articolo	Parametri	Nota
1,	Modello	KJG-5
2,	Area di trasferimento di calore della pagaia [m]2]	3.5	Compresa la superficie dell'albero
3,	Area di trasferimento di calore della giacca [m]2]	1.5
4,	Superficie totale di trasferimento di calore [m]2]	5
5,	Evaporazione dell'acqua [kg/h]	50
6,	Capacità di uscita [kg/h]	15-20
7,	Diametro della pagaia [mm]	260
8,	Volume effettivo [m3]	1
9,	Velocità di rotazione [rpm]	1-15
10,	Classificazione standard del motore [kW]	3
11,	Flusso di gas trasportatore [m]3/h]	300-500
12,	Classificazione del motore del ventilatore di scarico del gas portante [kW]	0.75
13,	Spazio a pavimento della macchina [L×W×H]	2816X760X1370
14,	Peso di sollevamento standard [kg]	1500

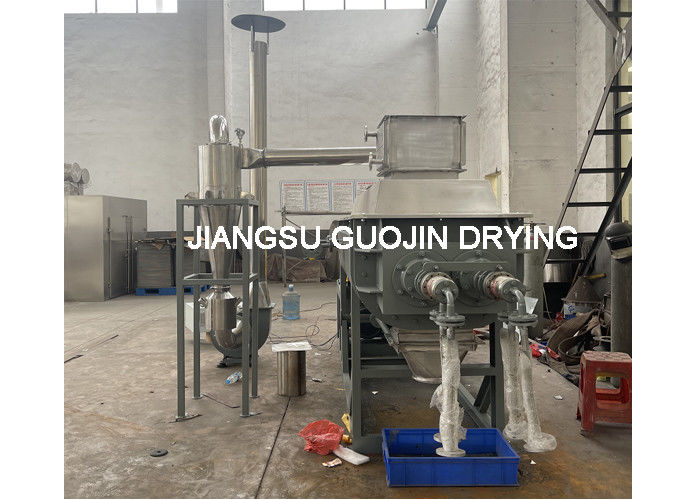

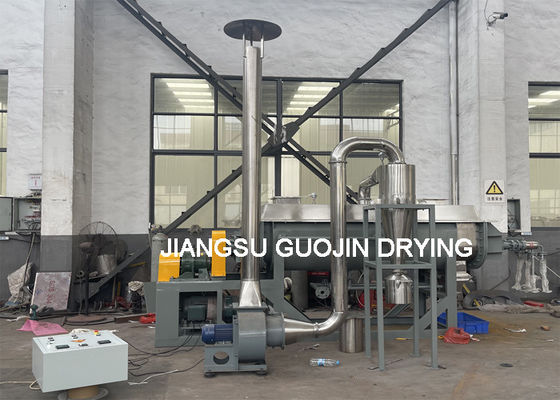

KJG-5 asciugatrice a padella cava per fertilizzanti orizzontaliMostra
