Macchina inossidabile dell'essiccazione sotto vuoto dell'essiccatore vuoto della pagaia di evaporazione 50kg/H KJG-5 dell'acqua

Evaporazione dell'acqua 50 kg/h KJG-5 Asciugatrice a padella cava Macchina di asciugatura a vuoto in acciaio inossidabile

L'asciugatrice a rulli orizzontali continua è costituita da un canale con giacca e da due pozzi cavi con rulli cavi, sul canale è posto un coperchio con l'entrata per il materiale da asciugare.Il materiale viene asciugato tramite trasferimento di calore con il mezzo di riscaldamento come il vapore, olio termico o acqua calda che scorre attraverso i pozzi cavi, le pale cave e la giacca a fossette o la giacca a mezzo tubo.Il prodotto secco viene rimosso dal tubo di scarico tramite un trasportatore a vite senza albero. I vapori di scarico escono dall'asciugatrice attraverso una presa di scarico sul coperchio.un trattamento di odore piccolo e compatto e offre la possibilità di un sistema di recupero del calore nell'unità di condensazione del vapore a causa dell'alto punto di rugiada dei gas di scarico.



KJG-5 asciugatrice orizzontale a palla cava

Caratteristica principale

Cappotti di riscaldamento tubulari

1) Pressione di lavoro fino a 10 bar

2) Giacca di riscaldamento tubolare che garantisce un riscaldamento molto uniforme e un controllo preciso della temperatura

3) La cupola a vapore a tutta lunghezza riduce il riporto e separa i solidi dal vapore acqueo evaporato.

3) Isolamento minerale da 80 mm riduce notevolmente le perdite di calore

Disco vuoto

1) Considerabile aumento della superficie di riscaldamento

2) Molto meno area di saldatura rispetto alle pale a cuneo

3) La superficie del disco auto-pulita migliora notevolmente il trasferimento di calore
4) Palette di agitatore saldate sulle periferie del disco con diversi angoli per mescolare perfettamente, spostare e schiacciare il materiale umido



Sedile battente integrato e giacca di raffreddamento

1) Il sedile del cuscinetto è montato sulla piastra terminale come parte integrante della camera di asciugatura per garantire la concentricità degli alberi.

2) Il giubbotto di raffreddamento ad acqua è dotato di un dispositivo per aumentare la durata del cuscinetto.
3) I giunti rotanti a passaggio unico assicurano a ciascun disco cavo un flusso costante di materiale di riscaldamento.



Sistema di trattamento dei gas di scarico

La combinazione di ciclone, condensatore tubolare e scrubber umido a due fasi garantisce standard di emissioni molto elevati



KJG-5 asciugatrice orizzontale a palla cavaPrincipio di funzionamento

La serie KJG Paddle Dryer / Processor è un dispositivo di trasferimento di calore indiretto altamente efficiente, agitato meccanicamente, che aggiunge o rimuove calore da una massa di processo.riscaldamento o raffreddamento della pasta, filtro di torte, polveri e granuli di varie industrie.



L'asciugatrice a pagaia è costituita da un canale con giacca e da due pozzi a rotazione contraria con dischi cavi unici interconnessi per produrre una miscelazione intima e ottimizzare il trasferimento di calore.acqua calda o olio termico caldoIl materiale bagnato viene trasportato attraverso l'asciugatrice con le pale agitatore saldate sulle periferie del disco.abbattimentoQuando il materiale bagnato raggiunge l'estremità opposta dell'asciugatrice, viene asciugato e scaricato direttamente.



L'umidità evaporata viene aspirata da un ventilatore di ventata dopo essere stata trattata da un ciclone, un condensatore e uno scrubber umido per ridurre considerevolmente la contaminazione dell'aria.



KJG-5 asciugatrice orizzontale a palla cavaApplicazione

• I materiali provenienti da settori quali l'industria farmaceutica, alimentare, chimica, ecc. possono essere essiccati.

• Adatto per la polpa, la miscela a forma di pasta o la materia prima di alimentazione.

• Materiale di rilevamento della temperatura che richiede l'essiccazione a bassa temperatura.

• materie prime facilmente ossidabili o esplosive e con forti effetti irritanti o tossici.

• richiesta di recupero del solvente organico.





KJG-5 asciugatrice orizzontale a palla cava Parametri tecnici

- No, no, no, no.	Articolo	Parametri	Nota
1,	Modello	KJG-5
2,	Area di trasferimento di calore della pagaia [m]2]	3.5	Compresa la superficie dell'albero
3,	Area di trasferimento di calore della giacca [m]2]	1.5
4,	Superficie totale di trasferimento di calore [m]2]	5
5,	Evaporazione dell'acqua [kg/h]	50
6,	Capacità di uscita [kg/h]	15-20
7,	Diametro della pagaia [mm]	260
8,	Volume effettivo [m3]	1
9,	Velocità di rotazione [rpm]	1-15
10,	Classificazione standard del motore [kW]	3
11,	Flusso di gas trasportatore [m]3/h]	300-500
12,	Classificazione del motore del ventilatore di scarico del gas portante [kW]	0.75
13,	Spazio a pavimento della macchina [L×W×H]	2816X760X1370
14,	Peso di sollevamento standard [kg]	1500

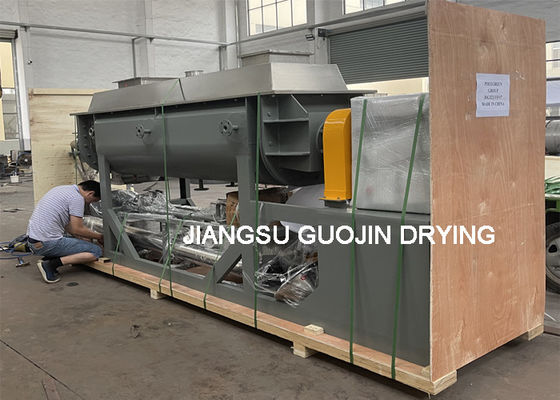

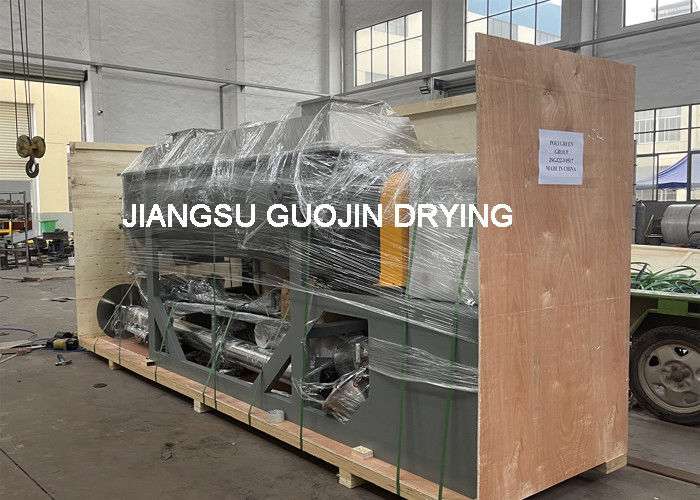

KJG-5 asciugatrice orizzontale a palla cavaMostra
