Macchina girante orizzontale dell'essiccazione sotto vuoto della pagaia della lama di velocità 5-20rpm

Velocità di rotazione 5-20rpm KJG-5 Blade Paddle Vacuum Drying Machine

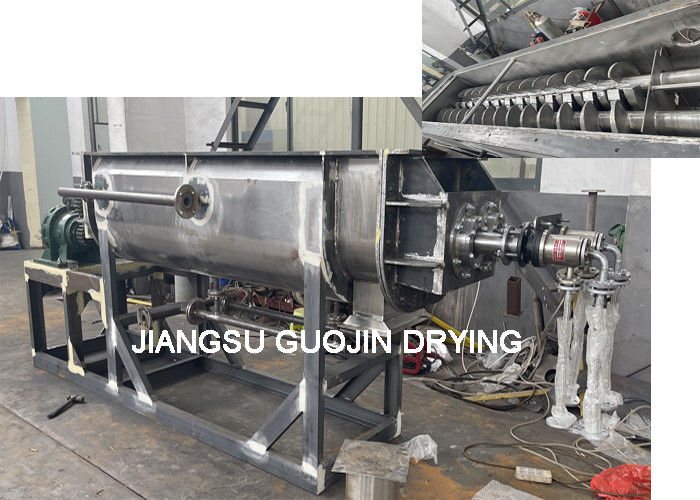

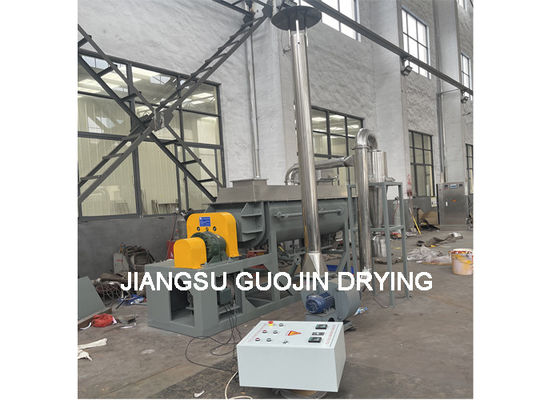

L'asciugatrice a rulli orizzontali continua è costituita da un canale con giacca e da due pozzi cavi con rulli cavi, sul canale è posto un coperchio con l'entrata per il materiale da asciugare.Il materiale viene asciugato tramite trasferimento di calore con il mezzo di riscaldamento come il vapore, olio termico o acqua calda che scorre attraverso i pozzi cavi, le pale cave e la giacca a fossette o la giacca a mezzo tubo.Il prodotto secco viene rimosso dal tubo di scarico tramite un trasportatore a vite senza albero. I vapori di scarico escono dall'asciugatrice attraverso una presa di scarico sul coperchio.un trattamento di odore piccolo e compatto e offre la possibilità di un sistema di recupero del calore nell'unità di condensazione del vapore a causa dell'alto punto di rugiada dei gas di scarico.

Il materiale viene alimentato da un'estremità della macchina e sarà trasportato per gravità, sotto un leggero angolo del canale o con pale asimmetriche,alla presa di uscita della macchina all'altra estremitàDurante il tempo di permanenza del materiale nella macchina, viene mantenuto un perfetto flusso di spina, garantendo una perfetta qualità uniforme del prodotto.Il livello del prodotto all'interno della macchina è assicurato da una diga di trabocco regolabile- la diga di sovrafflusso sul lato di uscita del prodotto ha azionato manualmente le valvole di svuotamento in fondo alla presa del prodotto prima di un arresto della produzione.Il tubo di uscita del prodotto situato nella parte inferiore del canale ha una flangia rettangolare per il collegamento all'apparecchiatura a valle.

Un trasportatore a vite a spirale orizzontale è montato sotto la flangia di uscita rettangolare del tubo di scarico, per rimuovere il prodotto dalla vasca.uno su ciascuna estremità del trasportatoreIn combinazione con la rotazione bidirezionale del trasportatore a vite, il prodotto può essere trasportato in uno di questi punti di sbocco.

L'asciugatrice ha due pozzi cavi con pale in forma di cuneo o di cuneiforme disposte in posizione scaglionata.Il mezzo di riscaldamento viene introdotto da un lato degli alberi e scorre in parallelo attraverso le paleLe pale sono a cuneo per un contatto ottimale con il prodotto e, di conseguenza, un buon trasferimento di calore anche sul lato del prodotto.Il mezzo di riscaldamento lascia gli alberi sullo stesso lato come viene inPer proteggerle dall'abrasione, le pale saranno rivestite con un rivestimento resistente all'abrasione di carburo di tungsteno.La progettazione cava degli alberi di pagaia significa che l'intera superficie interna agisce come un grande scambiatore di caloreL'agitazione controllata da parte degli alberi rotanti con pale fornisce un'interazione eccellente tra prodotto e superficie, per un tasso di trasferimento di calore ottimale.specialmente se confrontato con l'essiccazione diretta con i relativi grandi flussi di aria calda. Il trasferimento di calore nell'asciugatrice a pagaia è molto elevato.

Sulla copertura antispina si trovano l'ingresso del prodotto, l'uscita del vapore, due porte di controllo e un foro manuale.Il coperchio può essere opzionalmente tracciato dal calore per evitare qualsiasi rischio di condensazioneIl gas di spazzatura può essere introdotto attraverso ugelli sul lato di entrata e di uscita del prodotto.

I sigilli dell'albero principale sono effettuati con scatole di riempimento, le scatole di riempimento sono collegate in modo flessibile con le piastre di fondo.in modo che possano seguire piccoli movimenti degli alberi e mantenere la tenuta. sui pozzi indossare manicotti nella zona di tenuta impedire danni al pozzo da abrasione. le scatole di riempimento hanno un anello lanterna per una purga di gas. i cuscinetti sono cuscinetti a rulli con lubrificazione ad olio.Il mezzo di trasferimento del calore viene introdotto e rimosso attraverso le stesse giunzioni rotanti su un lato dell'albero. L'albero è azionato da un motore con cambio a faccia dura. Tra gli alberi ci sono due ingranaggi a maglia che possono garantire una velocità di rotazione identica.La velocità di rotazione può essere regolata solo dal VFD.



KJG-5 asciugatrice orizzontale a palla cavaCaratteristica principale

La struttura principale è un guscio a forma di W con una giacca, che è dotato di un paio di alberi cavi rotanti a bassa velocità.La giacca e le lame di miscelazione sono tutte dotate di trasportatori di calore, e le due superfici di riscaldamento riscaldano i materiali contemporaneamente.Il vettore di calore viene generalmente alimentato dal centro dell'asciugatrice e scaricato dall'altro lato attraverso la superficie dello strato di materiale allo stato agitato.

Le lame vuote a forma di cuneo sono disposte densamente sull'albero cavo e il mezzo termico scorre attraverso le lame attraverso l'albero cavo..La temperatura del mezzo termico varia da - 40 °C a 320 °C, che può essere di tipo vapore acqueo o liquido: acqua calda, olio di trasferimento termico, ecc.Il riscaldamento a conduzione indiretta non trasporta aria per portare via il caloreIl calore viene utilizzato per riscaldare i materiali. La perdita di calore è solo la dissipazione di calore verso l'ambiente attraverso lo strato di isolamento del corpo del reattore.La superficie di trasferimento del calore della lama a cuneo ha la funzione di auto-pulizia. il movimento relativo delle particelle di materiale e della superficie a cuneo può lavare i materiali attaccati sulla superficie a cuneo,in modo che la superficie di trasferimento di calore pulito è mantenuto in movimento per tutto il tempo.



KJG-5 asciugatrice orizzontale a palla cavaPrincipio di funzionamento

Il volume effettivo dell'area di trasferimento del calore è molto grande, il volume effettivo dell'area di trasferimento del calore è molto elevato, il volume effettivo dell'area di trasferimento del calore è molto elevato, il volume effettivo dell'area di trasferimento del calore è molto elevato, il volume effettivo dell'area di trasferimento del calore è molto elevato.il mezzo di calore può essere il vapore acqueo, può essere anche acqua calda o olio conduttore di calore.e l'albero di agitazione cavo ha una struttura interna diversa in base al tipo di mezzo termico per garantire il miglior effetto di trasferimento di calore.

Nella pasta e nella giacca, l'accesso all'olio caldo, riscaldato contemporaneamente, la parte superiore della porta di scarico contemporaneamente attraverso l'aria secca riscaldata dopo un'ulteriore asciugatura,in modo da aumentare notevolmente la resistenza all'essiccazione del dispositivoL'umidità evaporata dai gas di scarico fuori dall'asciugatrice, l'aria umida scaricata dal ventilatore a corrente indotta all'aperto.





KJG-5 asciugatrice orizzontale a palla cava Parametri tecnici

- No, no, no, no.	Articolo	Parametri	Nota
1,	Modello	KJG-5
2,	Area di trasferimento di calore della pagaia [m]2]	3.5	Compresa la superficie dell'albero
3,	Area di trasferimento di calore della giacca [m]2]	1.5
4,	Superficie totale di trasferimento di calore [m]2]	5
5,	Evaporazione dell'acqua [kg/h]	50
6,	Capacità di uscita [kg/h]	15-20
7,	Diametro della pagaia [mm]	260
8,	Volume effettivo [m3]	1
9,	Velocità di rotazione [rpm]	1-15
10,	Classificazione standard del motore [kW]	3
11,	Flusso di gas trasportatore [m]3/h]	300-500
12,	Classificazione del motore del ventilatore di scarico del gas portante [kW]	0.75
13,	Spazio a pavimento della macchina [L×W×H]	2816X760X1370
14,	Peso di sollevamento standard [kg]	1500
