Prodotti chimici che elaborano il volume di lavoro rotatorio dell'essiccatore 1800L di vuoto della pagaia dell'erpice
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Guojin |
| Certificazione: | ISO |
| Numero di modello: | HVRD-3000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 INSIEME |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Cartone standard dell'esportazione |
| Tempi di consegna: | 20-30days |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 10 insiemi al mese |
|
Informazioni dettagliate |
|||
| Item Name: | 1800L Working Volume Organic Solvent Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Industrial Processing, Pharmaceutical Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800Liter |
| Cylinder size: | 1200x2600MM | Stirring revolution: | 8-10RPM |
| Power: | 11KW | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam, Thermal Oil, Gas | ||
| Evidenziare: | essiccatore rotatorio di vuoto del volume di lavoro 1800L,Prodotti chimici che elaborano l'essiccatore rotatorio di vuoto |
||
Descrizione di prodotto
1800L Volume di lavoro Solvente organico Harrow Paddle rotativo asciugatrice a vuoto
Struttura del prodotto
Il grado di vuoto dell'asciugatrice può superare -0,092 MPa, il solvente (compresa l'acqua) di una varietà di materiali può essere rapidamente evaporato in condizioni di vuoto e di bassa temperatura,per ottenere lo scopo di accelerare l'essiccazione. C'è un agitatore con padella rimuovere i materiali sulla superficie calda e muoversi nel contenitore per formare flusso ciclo. L'umidità evaporata sarà pompata da pompa a vuoto.
Il corpo dell'asciugatrice era a forma di cilindro. La configurazione includeva ingresso di materiale, ingresso a vuoto e ingresso e uscita di vapore (la parte superiore era ingresso di vapore,la parte inferiore era uscita di vapore quando la fonte di riscaldamento era vapore), nella parte inferiore ci sono uguali dimensioni dell'ugello. Il corpo è diviso in tre strati, il mezzo di riscaldamento della giacca centrale può essere vapore, strato isolante per la lana di vetro ultra-fine,buon isolamentoIl materiale veniva girato e girato attraverso i denti rastrelli e riscaldato dalla parete interna, la giacca centrale trasferisce il calore e aumenta la velocità di asciugatura allo stato di vuoto,evitare che la superficie della materia prima venga modificata dal fenomeno giallo., ridurre il tempo di lavoro e risparmiare sui costi.
Caratteristiche della struttura del prodotto
L'asciugatrice è semplice da usare, facile da controllare il materiale, riducendo notevolmente l'intensità del lavoro dei lavoratori, riducendo allo stesso tempo l'inquinamento del materiale nel processo di asciugatura.
1. il riduttore: il riduttore installato sul lato destro della macchina; il motore era azionato dalla puleggia e dalla cintura a V verso l'unità di ingranaggio, la rotazione del mandrino verso i denti del rastrello,e infine il cilindro ruotato e ottenere velocità di 6~ 10 r / min.
2. Il dispositivo di base del motore: il motore è stato montato sul lato destro della tavola di attività, può essere regolato su e giù, in modo che la cintura in V si adatti strettamente.
3Dispositivo di controllo elettrico (norma UE): tutti i comandi elettrici, i pulsanti, le luci sono installati nella casella di controllo, il funzionamento può essere controllato sulla base delle istruzioni testuali del pannello.La direzione di rotazione positiva e inversa dell'albero di agitazione può essere regolata in base alle caratteristiche del materialeGeneralmente, può essere controllato in circa 5 minuti (cioè dopo aver smesso per 5 minuti, quindi in retromarcia per 5 minuti).
4.tubo a vuoto: utilizzato per estrarre il solvente (o l'acqua) di evaporazione del cilindro.
5Struttura sigillata: il mandrino a entrambe le estremità è sigillato con PTFE, sigillato a vuoto per ottenere un buon effetto di sigillamento.
6L'albero di miscelazione con tubo a parete spessa in acciaio inossidabile, i denti di rastrello del braccio di rastrello sono realizzati in piastra in acciaio inossidabile senza cuciture.
Applicazione del prodotto
Le seguenti materie prime dell'industria farmaceutica, alimentare, chimica e così via possono essere essiccate.
- Polpa, miscela a pasta o materia prima in polvere.
- Materia prima sensibile al calore che deve asciugare a temperature più basse.
- materie prime facilmente ossidabili o esplosive e con forti effetti irritanti o tossici.
- Materie prime che devono recuperare il solvente.
Principio di funzionamento del prodotto
La struttura principale dell'asciugatrice a remi è costituita da un cilindro rotante e da un albero vuoto rotativo situato al centro del cilindro.il riscaldamento viene trasferito tramite una giacca nel cilindro e sulla superficie delle lame vuote,e l'umidità evapora.Durante il riscaldamento,le lame mescolano anche i materiali,in modo da aggiornare l'area di riscaldamento.Si tratta di un asciugatore a trasferimento di calore continuo.
Parametri tecnici
| Articolo | tipo | ||||||||
| Nome dell'unità | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Volume di lavoro ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Dimensione in cilindro ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Rivoluzione di agitazione (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Potenza ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Pressione di progettazione della giacca (Mpa) | < 0.3 | ||||||||
| Pressione nella bombola ((Mpa) | - 0,09~-0.096 | ||||||||
| Superficie di trasferimento di calore ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | Nove più due.5 | Quattordici più tre.5 | 21.6 + 5.5 | 24.3 + 5.5 |
Diagramma di flusso del prodotto

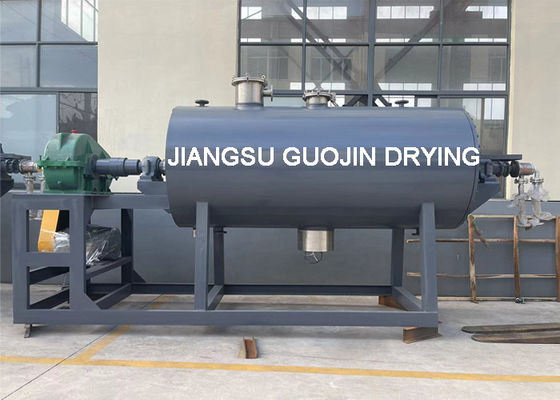

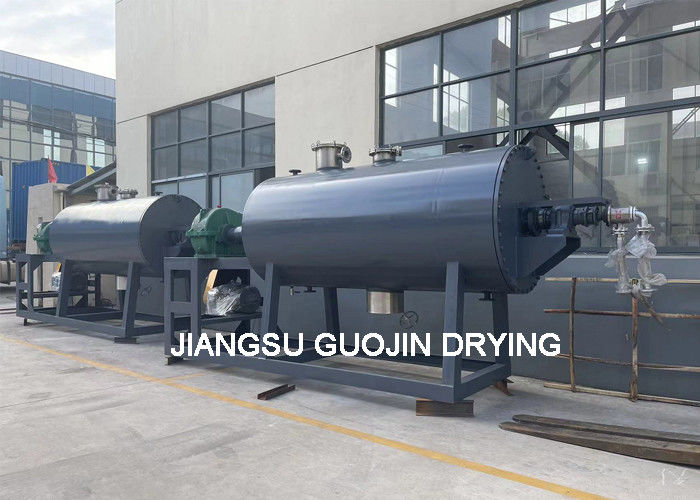

Mostra dei prodotti
elettrico, a vapore, a gas naturale o altro
